如何使用TINA显示输入和输出信号的波形，进行跨阻放大器的电路分析

fudong zhang

仿照TI官网上的跨阻放大器应用指南里提到的TIA光电检测电路加Cf前后的波形变化，图1是我自己下载的TINA软件，画的原理图，可为不知道如何出现图2中的输出响应图

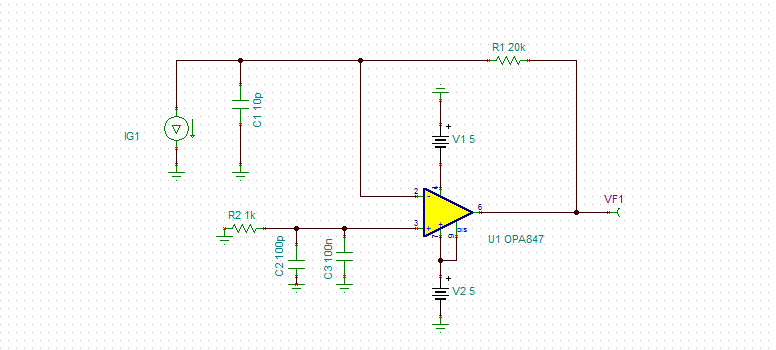

图1 原理图

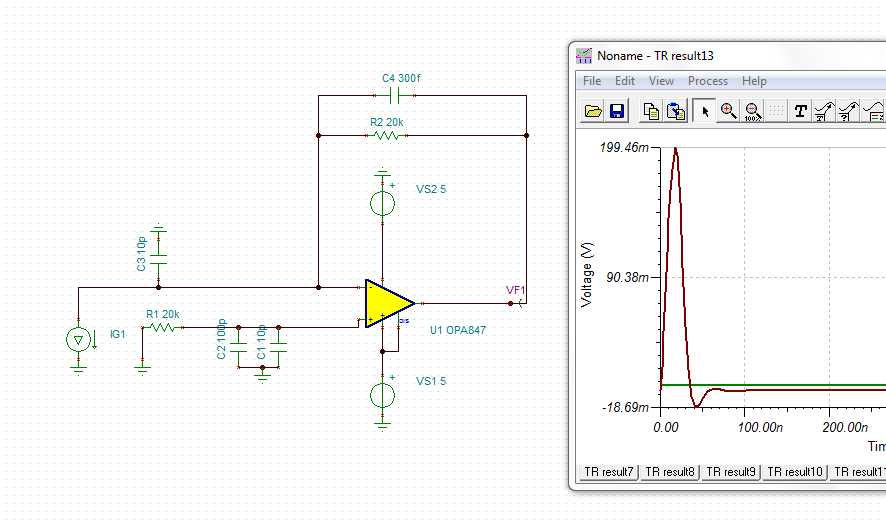

图2 原始输出响应

0 user151383853 7 年多前

Guru 63421 points

在 Analysis 下有个 Transert 瞬态分析

0 user151383853 7 年多前

Guru 63421 points

在 Analysis 下有个 Transert 瞬态分析

0 Kailyn Chen 7 年多前回复 user151383853

是的，这个波形就在Analyis-Transient里，设置好起始和终止时间，波形就出来了

0 fudong zhang 7 年多前回复 Kailyn Chen

你好，我利用瞬态分析啦，但为什么没有出现输入的阶跃信号，我是有漏了什么东西吗？另外输出的电压和我截图里的电压也不匹配呢？我上传了我的.TSC文件

0 Kailyn Chen 7 年多前回复 fudong zhang

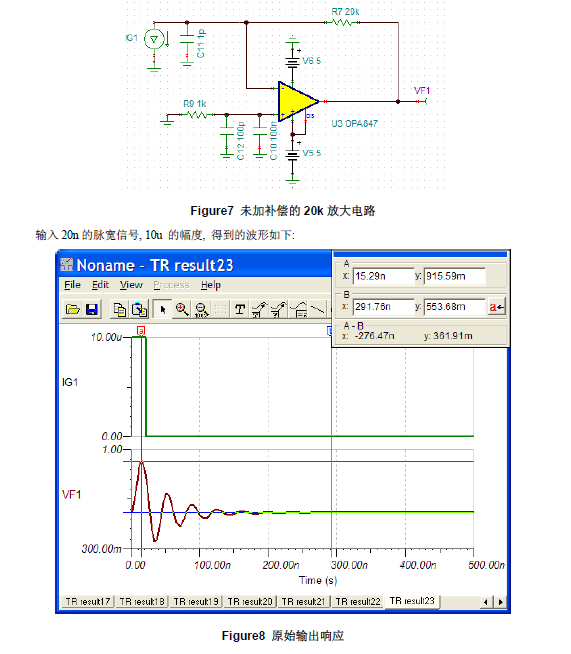

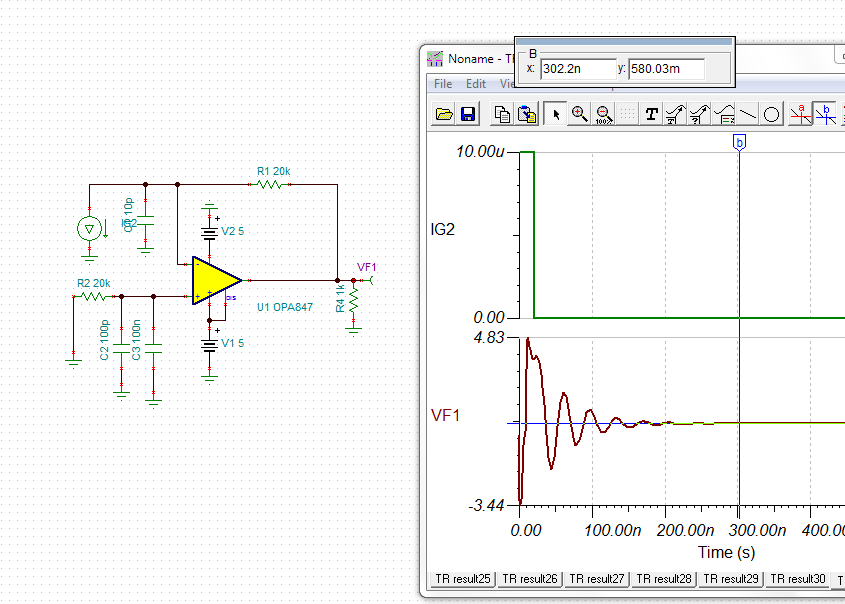

这是我的仿真。您看下。电流源是一个20ns宽的10uA峰值。

0 fudong zhang 7 年多前回复 Kailyn Chen

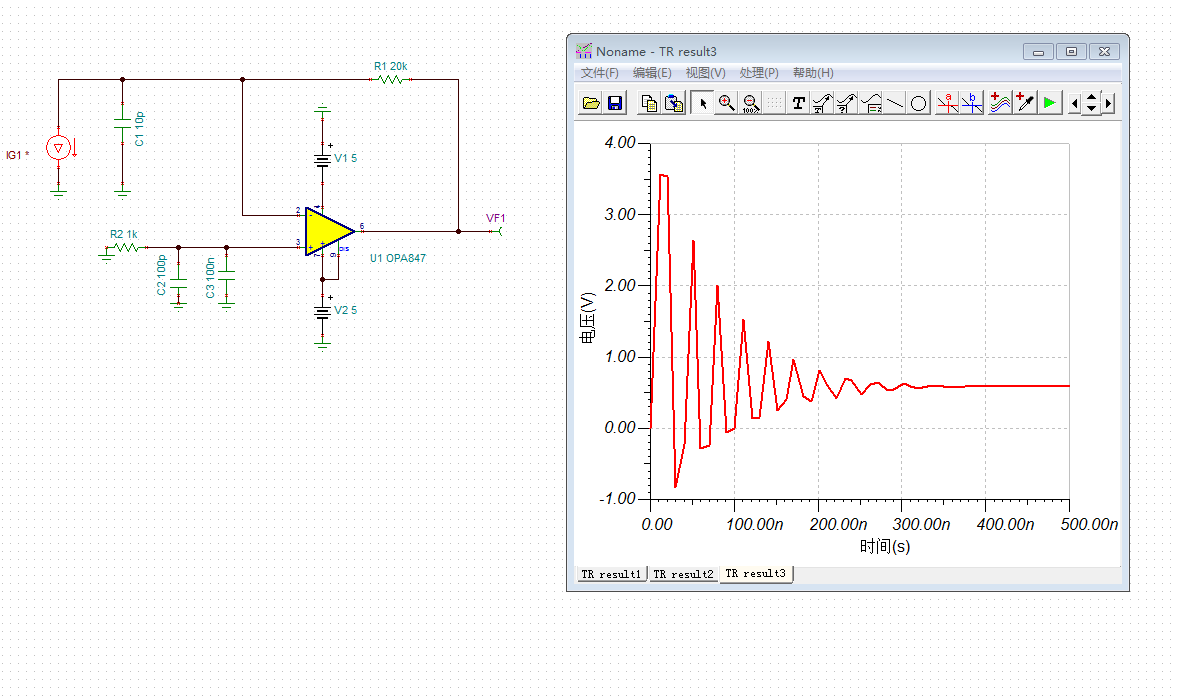

你好，难道是咱俩使用的TINA的版本不一样吗？我是新下载的TINA9啊，有2处不一样，1处是我的仿真没出现信号源的信号，2处是咱俩仿真的结果有些不一样，能帮忙解答一下吗?

0 Kailyn Chen 7 年多前回复 fudong zhang

我也是TINA 9的版本，没出现信号源的话，您在工具栏-视图--分离曲线看下。
我用的是英文版本，但是这应该不是问题的根本原因，您先分离曲线看下，把信号源的脉冲调节到20ns宽。

0 fudong zhang 7 年多前回复 Kailyn Chen

分离曲线也不行，没事不咋影响，不出现信号源就不出现吧。不影响输出信号就行吧

0 Ricardo Li 7 年多前回复 fudong zhang

同相端的接地电阻最好和反馈电阻一样大，要不输出直流电压会很高，反馈电阻最好也要并联反馈电容，手册里有计算公式，并联电容虽然会降低带宽，但是会使运放稳定，降低过冲。

输入信号20nS，10uA。
