运放和三极管组成的压控恒流源如何保证三极管是处于导通状态的呢？？

Jawell Qi

Prodigy 111 points

如图所示的电流源是如何保证三极管的基极电势是大于射级电势的呢？？用Multisim仿真的时候发现运放的同相端大概比反向端低2.5uv左右，这又怎么解释呢？希望得到大家的帮助，谢谢！

7 年多前

0 Amy Luo 7 年多前

TI__Guru**** 185470 points

您好，
三极管是处于放大状态，是通过运放的负反馈调节的作用保证的，运放的负反馈调节是使运放的正负两输入端电压相等。运放的正反向输入电压不相等有少于误差应该是由于运放的精度（如输入失调电压参数）或者测量精度造成的。

0 Jawell Qi 7 年多前回复 Amy Luo

Prodigy 111 points

您好，那这里的三极管基极电势具体应该怎么计算呢？谢谢您。

0 Amy Luo 7 年多前回复 Jawell Qi

TI__Guru**** 185470 points

Ub=Ue+Ube

0 Jawell Qi 7 年多前回复 Amy Luo

Prodigy 111 points

那这又回到之前的问题了，运放的输出口的电势是和三极管的基极电势相同的，三极管的射级是接在负反馈通路中的，如何保证两者的电势差是大于三极管的导通电压的呢？您上面说“是通过运放的负反馈调节的作用保证的”，具体的理论分析是什么呢？谢谢您。

0 Jawell Qi 7 年多前回复 Amy Luo

Prodigy 111 points

0 Amy Luo 7 年多前回复 Jawell Qi

TI__Guru**** 185470 points

您遇到的具体问题是什么，可以把具体问题分享出来，让大家分析一下吗

0 Kailyn Chen 7 年多前回复 Jawell Qi

TI__Guru**** 295050 points

您好，您的意思是说，通过目前用Multisim仿真的时候发现运放的同相端大概比反向端低2.5uv左右（由于实际运放失调电压的原因），这样的话，就会出现Ube<0,三极管无法导通，是这个意思吗？

0 Jawell Qi 7 年多前回复 Kailyn Chen

Prodigy 111 points

是这样，三极管是导通的，电路也可以正常工作，我只是不明白这种压控恒流源电路是如何保证三极管的基极电势是比射级电势高0.7v左右从而保证三极管是处于导通状态的？

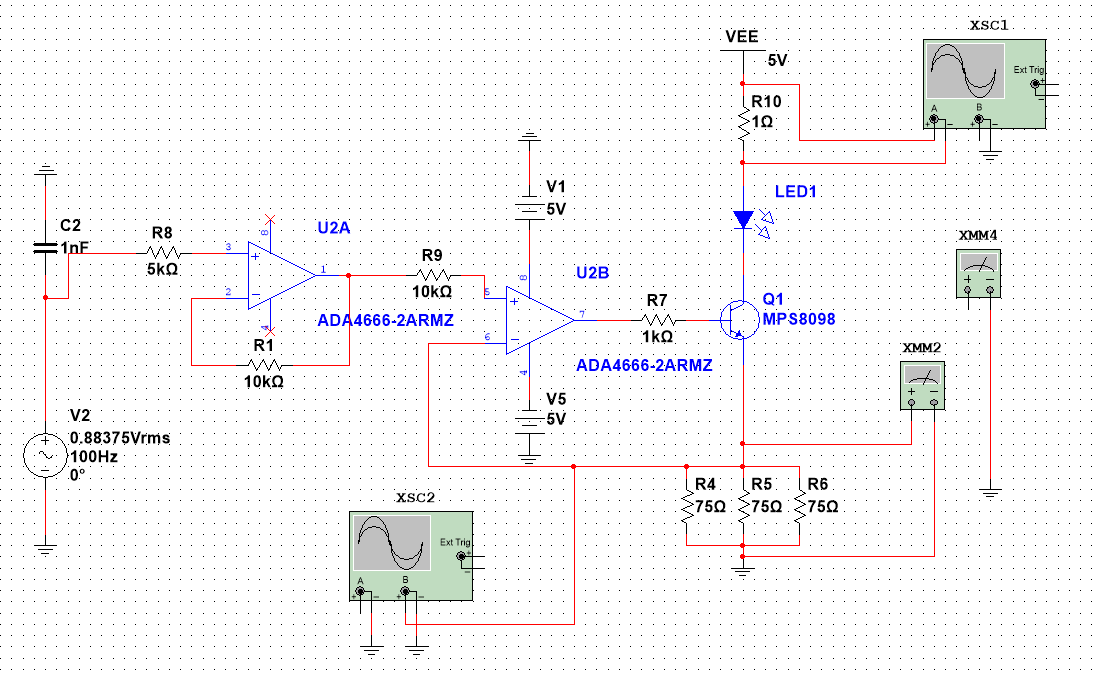

上图是仿真电路，谢谢您。

0 Amy Luo 7 年多前回复 Jawell Qi

TI__Guru**** 185470 points

Q1的E极电压Ue反馈到UB2的反向输入端，UB2工作在负反馈状态，当UB2没有输出时，Q1工作在截止状态，Q1的Ue=0，运放UB2的正反向输入端电压不同，运放就会输出一个电压，正反向输入端电压差值越大，运放输出的电压就越高，Q1导通的电流就越大，反之越小。这是比较感性的一种理解方法，总之就是运放通过工作在负反馈状态，调节正反向输入端电压相同来工作的。

0 Jawell Qi 7 年多前回复 Amy Luo

Prodigy 111 points

您好，你说的我明白，但是有具体一些的理论分析么？谢谢您！

0 Jawell Qi 7 年多前回复 Amy Luo

Prodigy 111 points

“正反向输入端电压差值越大，运放输出的电压就越高” 这里的运放输出电压是开环放大倍数乘以同相输入端与反相输入端的压差么？
Uo = Auo*(u+ - u-) ??
