OPA847 同相放大电路输出一直是一个直流

user5972937

Other Parts Discussed in Thread: OPA847

用OPA847搭了一个如图所示的差分放大电路，输入通过信号发生器给。结果输入不管给什么信号（三角波，正弦，直流等都试了），输出都是一个稳定的2V左右的直流电压。

求问，是什么原因。

谢谢

0 KW X 6 年多前

Guru 94471 points

？R38/39两个0ohm电阻已经将电源短路，2V。。。貌似短路后的残压啊。。。建议检查下。

0 user5972937 6 年多前回复 KW X

R38 和 R39是做模式选择用的，使用时只会焊接一个。上面的问题我找到原因了，因为我是5V但电源供电，输入信号给的比较是，OPA847电源轨为低电源轨导致的。现在原理图改成了+-5V供电，但是出现了一个较大的直流偏置（0V输入时，有-700mV输出偏置），不知道是什么原因引起的。

0 user5972937 6 年多前回复 user5972937

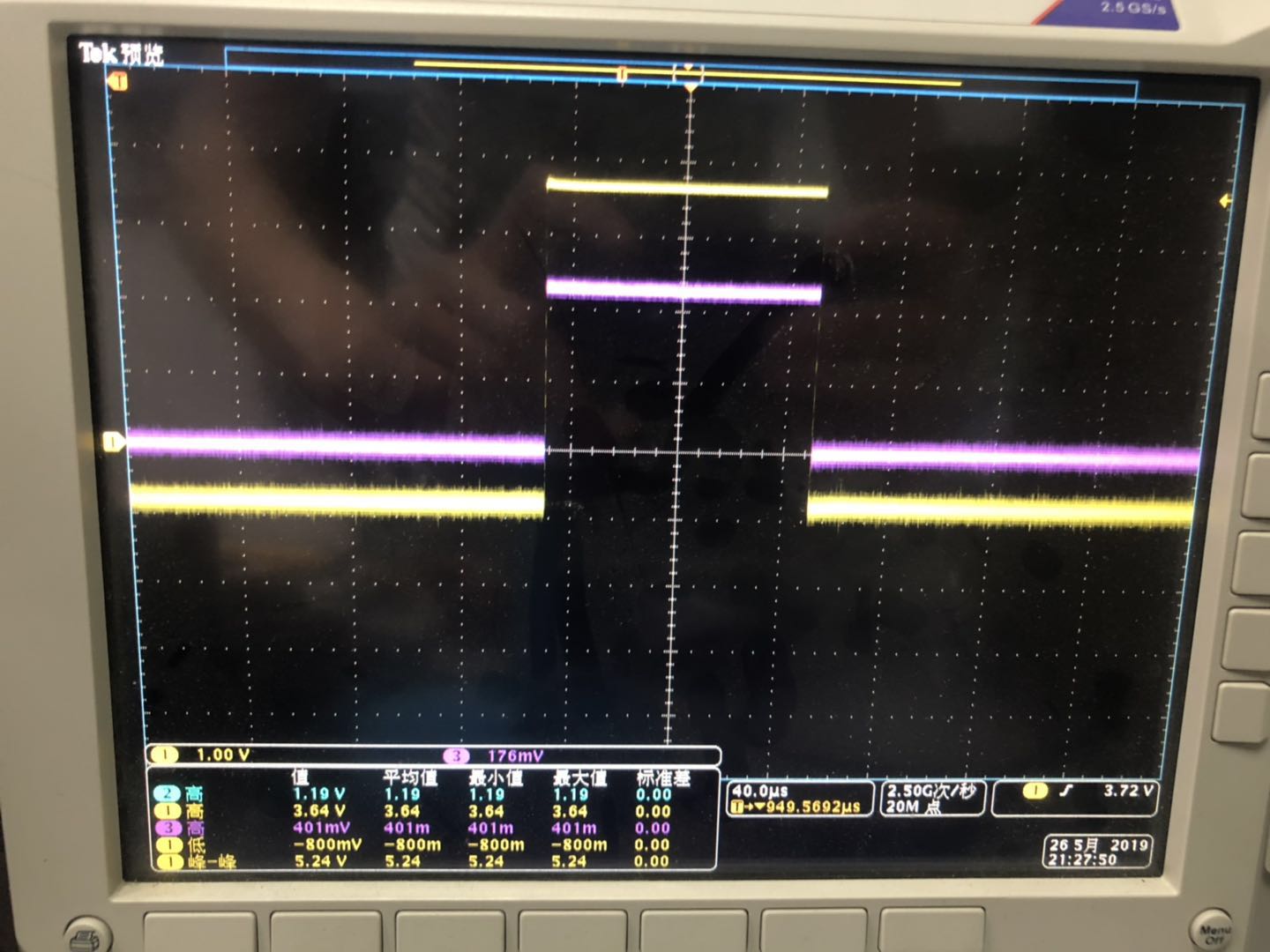

这是测试波形，红色为输入端信号，黄色为输出信号。信号响应特别好，就是存在-700mV左右的直流偏置，不知道是什么原因引起的。我考虑过时输入偏置电流和偏置电压引起的，但是调节了电阻值，并不理想。

0 KW X 6 年多前回复 user5972937

Guru 94471 points

是卡路测的还是输入对地短路测的？

0 Amy Luo 6 年多前回复 user5972937

您好，

0V输入是怎么输入的，是V+与V-短路，还是V+与V-都接GND呢
另外，外围电阻精度使用的是多少的呢

0 user5972937 6 年多前回复 KW X

我测试的时候是在V+~V-之间接了一个50欧姆的电阻，然后在电阻之间通过信号发生器加的该输入信号。如果信号发生器输出，得到的是上面的波形图；如果信号发生器不输出，运放输出为负三点几V，应该是输出被电源轨限制了

0 user5972937 6 年多前回复 Amy Luo

我测试的时候是在V+~V-之间接了一个50欧姆的电阻，然后在电阻两端用信号发生器加信号。0V输入是用信号发生器输出调成直流档然后偏置输出为0V这样获得的，上面的波形也是这么获得的。如果信号发生器不输出，运放输出为负三点几V，应该是输出被电源轨限制了

0 Amy Luo 6 年多前回复 user5972937

“用信号发生器输出调成直流档然后偏置输出为0V”可以用示波器测下，输出是不是0V，我感觉应该有噪声在里面，所以OPA847的输出有-700mV左右的输出。
也用示波器测下“信号发生器不输出”时，50Ω电阻两端的电压，是不是信号发生器真的没有输出信号。

0 D XL 6 年多前

为啥要并个电容？
