Tina自定义波形不能用

user6106682

Other Parts Discussed in Thread: TINA-TI, OPA627, OPA277

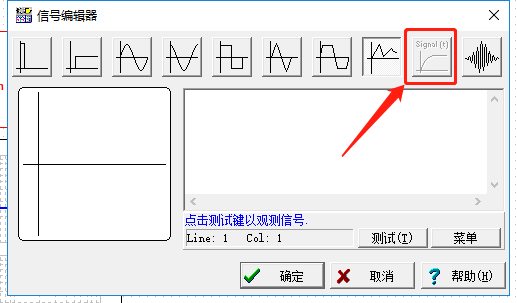

如题，在使用Tina仿真时，信号编辑器里面的自定义为灰色，不能使用

0 Amy Luo 6 年多前

您好，

此功能只能通过从Deisgnsoft购买完整版本的Tina来启用。Tina-Ti的免费版本有几个限制，这是其中之一。
您可以使用此功能前面的Piecewise Linear，参考：
e2e.ti.com/.../1984809

0 user6106682 6 年多前回复 Amy Luo

谢谢，另外我想问问，参考的TSC文件中电压噪声，电流噪声模型是怎么插入的？我并未发现有这种模型。

0 Kailyn Chen 6 年多前回复 user6106682

您好，安装TINA的安装路径里有一些TINA自带的examples，或者您可以直接在TINA的左上角选择open examples，点击打开之后有很多文件夹，比较器，差分运放，电流源等等，其中有一个文件夹就是noise source，打开导入即可。

0 user6106682 6 年多前回复 Kailyn Chen

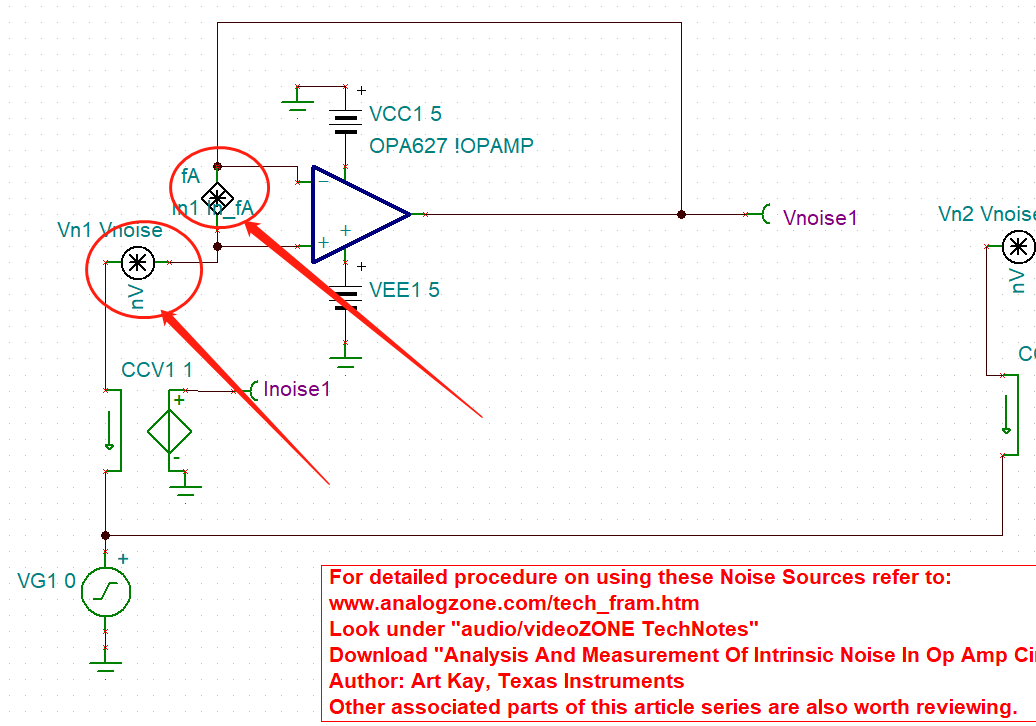

您好，Noise source文件夹下面提供的是一个TSC文件，上图就是我打开TINA Noise Sources revC.TSC的截图，我要在自己的TSC文件中使用电压电流噪声源，直接Ctr+C复制？还是说在TINA Noise Sources revC.TSC的基础上修改？

0 user6106682 6 年多前回复 Kailyn Chen

您好，不同运放的电压电流就噪声不一样，在具体针对不同运放的时候，这些模型要怎么使用？
谢谢！

0 Amy Luo 6 年多前回复 user6106682

您好，
直接复制和在.TSC文件基础上修改，应该是都可以的。
有的运放模型已经模拟了电压和电流噪声，因此不需要额外的组件来模拟这种行为。您需要仿真的是哪款运放呢
Tina-Ti的瞬态分析不包括这些噪声源的影响，但可以通过在Tina-Ti菜单中选择“分析>噪声分析”来运行单独的噪声分析。

0 user6106682 6 年多前回复 Amy Luo

OK，我明白了，意思这个案例中的OPA627模型没有对电压电流噪声建模，所以需要外部添，如果模型已经建模则不需要这个。
我想仿真OPA627放大麦克风的电路，想知道输出信噪比能有多高，应该怎么操作？

0 Kailyn Chen 6 年多前回复 user6106682

直接copy noise generator或者直接在noise source这个例子中修改运放型号来模拟都可以的。

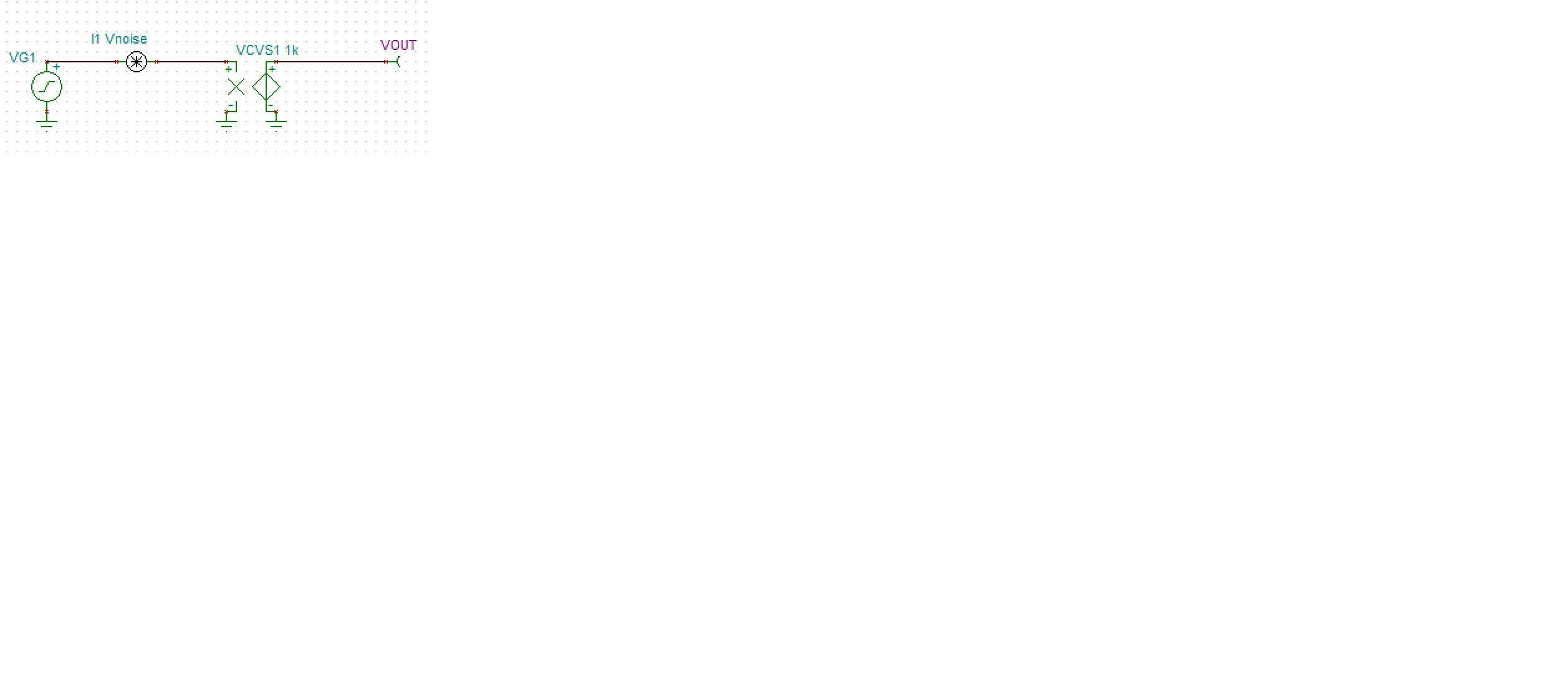

如图，下面这个noise generator。TINA中的examples是以OPA627和OPA277 为例：
