楼主你好！
你的2.5V bias是怎么提供的？楼主能否用示波器抓一下同向输入、反向输入和输出的波形图。
问题可能出现在你的信号源，实际的信号源不同于仿真系统的理想信号源，推荐把Ref和负端输入的共模信号，使用一个偏置电压。不知你的R1用100K电阻的作用是什么？
好的，我试一下。请问理论上这个电路有问题吗
是啊，实际电路中ref和负端偏置是同一个电压。请问理论上这两个电路有问题吗
你好：

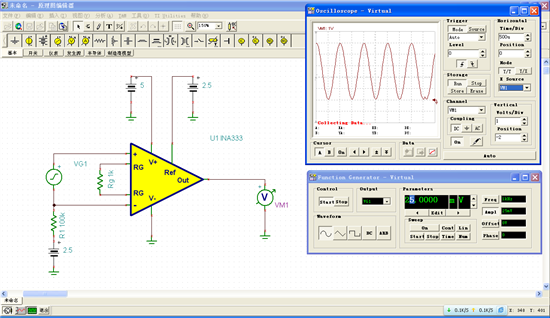

我实际的电路如下图，2.5Vbias通过电阻分压得到。但我发现我实际接信号发生器时，这个偏置为0V了。信号发生器的输出负端是接地的吗？
如果想模拟差分信号输入，就把信号发生器的负端，接到运入的负输入端，对于这个电路，不要在信号源中加offset。特别注意一点，上述接法，保证信号源与电路板不要共地。
你好，朋友：
请问你能详细解释一下，信号发生器的接法嘛？能否留个你的邮箱？
你的电路的问题在于，给Ref pin的bias信号源输出阻抗过大。在R2上并联一个电容即可，容值理论上越大越好，可以选择100uF以上的。另外，R1、R2适当减小，可以选择两个1K的。

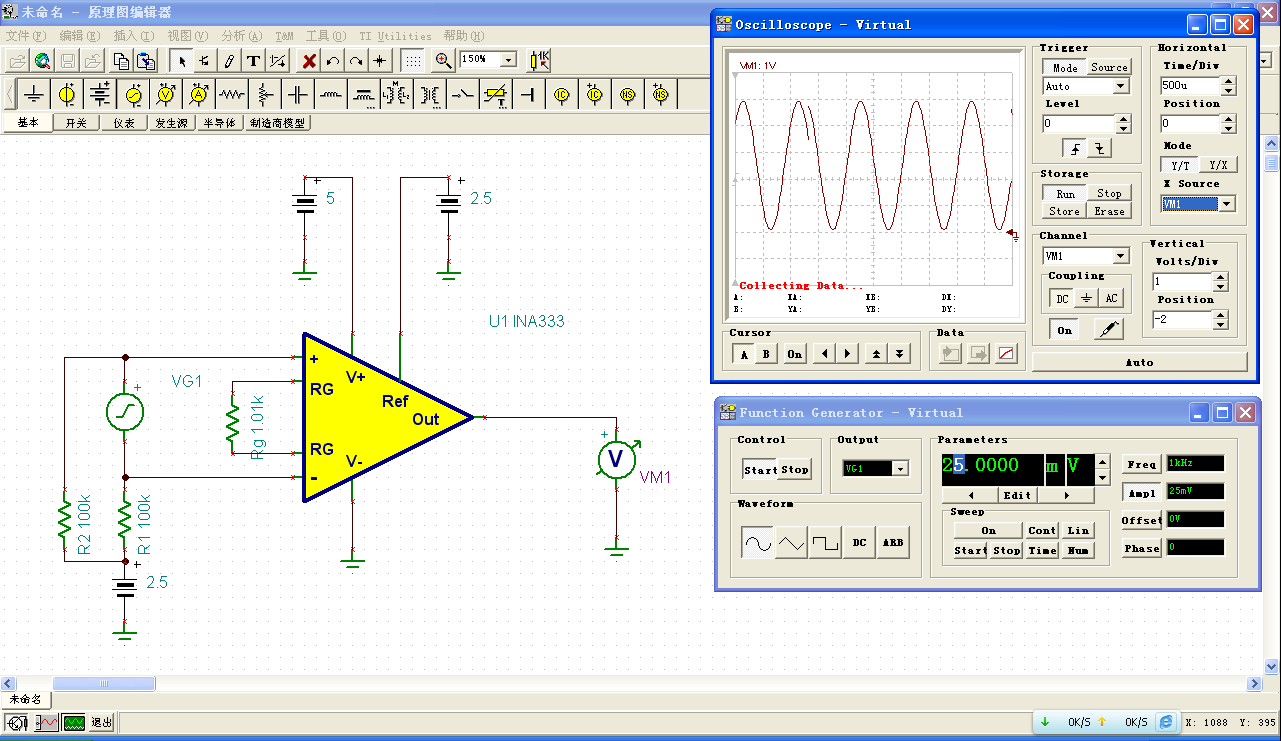

楼主请参考这个电路图，信号源接到bias电压上，信号源不能与电路共地。
Hi Billy:
你的图中是把信号源的正端接到了放大器的负输入端，而偏置加在了放大器的正输入端。我的图刚好和你的是反的，请问这两种接法之间的区别是什么？
我那个图在实际电路中，一接上信号源，放大器负输入端的偏置就变成了0V，求解！
这两种接法只是反向 同向的区别。
一接上信号源，放大器负输入端的偏置就变成了0V
有可能是楼主使用的信号源和电源共地了或者没有完全隔离。楼主是否有隔离变压器，可以给信号源加个隔离变压器。或者使用电池给板子供电。
非常感谢，Billy
楼主找到问题了吗？
嗯啊，找到了，就是你所说的信号源和电源共地了，才把bias拉低至0V。
感谢你啊！
朋友能否把你输出正确的电路发我看看?拜托了谢谢！
