THS4521输出电压跳动问题

user1172719
Prodigy 50 points
Other Parts Discussed in Thread: ADS1220, THS4521

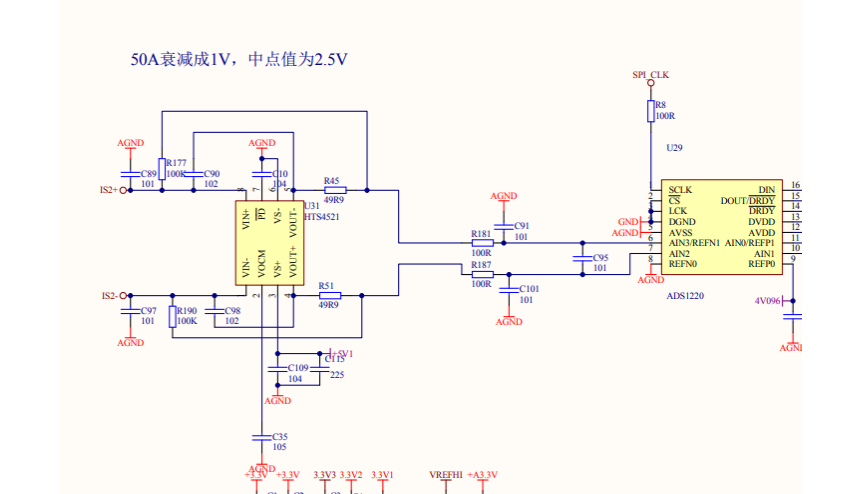

电路图如下图所示，THS4521电流放大10倍，差分输出用ADS1220再放大64倍后AD采样值跳动非常厉害，ADS1220不放大则跳动不厉害，用别的运放电路则不存在这个问题。是什么原因呢？

  • 0
    TI__Guru**** 185470 points
    您好，
    感谢您对TI产品的关注！
    电路中IS2+和IS2-是差分信号吗，您是要放大电流信号吗？我不太明白您的输入信号是怎么连接过来的，您可以给出信号源到THS4521输入端的完整电路吗，因为您说“THS4521电流放大10倍”我没看到增益电阻
    或者说THS4521能按期望输出吗？
  • 0 回复 Amy Luo
    Prodigy 50 points
    就是电流采样电阻两端各串一个1K电阻就到IS2+和IS2-，是差分信号。我需要检测电流0.1~100A的电流，误差在千分之五之内。
  • 0 回复 user1172719
    TI__Guru**** 185470 points
    电流采样电阻两端各串联1K电阻到IS2+和IS2-，那么THS4521这一级的增益是100，因为反馈电阻是100K。
    您有测THS4521输入和输出信号吗，是按期望输出的吗，建议您断开后级ADS1220电路，排除后级电路影响，先验证THS4521能够正常工作
  • 0 回复 Amy Luo
    Prodigy 50 points
    IS2+和IS2-分别串1K电阻后短路，如果不焊C90、C98，VOUT+和VOUT-两端没有电压；如果焊上C90、C98，VOUT+和VOUT-两端则有十多mV电压，为什么？
  • 0 回复 user1172719
    TI__Guru**** 185470 points

    您是将输入短路吗，是我下面TINA仿真的那样吗？我TINA仿真的现象是接不接C90、C98输出都一样：

    您可以再检查下焊接情况，或者多测几块板子，排除焊接造成的问题

    4521.TSC

  • 0 回复 Amy Luo
    Prodigy 50 points
    我没有仿真，我是实测，应该不是焊接的问题，我试几次了。有更直接接的问题解决方式吗，这样一问一答太没效率了，我的电话：13535583355
  • 0 回复 user1172719
    TI__Guru**** 185470 points
    THS4521在输入为0时，输出差分电压达不到电源轨，即达不到0V，在数据手册电气表格中可以看到在VS+ = 5 V, VS– = 0 V, VOCM = open时输出电压低电平典型值为0.10V，我用TINA仿真的为13.87mV，接不接C90、C98输出都一样的，是符合数据手册中电气性能的。
    因为输入的是0V，没有交流信号，因此理论上接不接C90、C98输出应该也是一样的。如果测试多块电路板还存在这种情况，那么您可以给出测试时详细的电路图接法图吗
