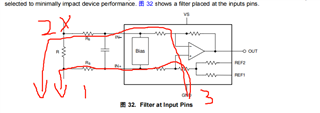

我在设计一个电流检测电路时，2是要检测回路的正极，1是要检测回路的负载到电源的负极，3是我控制板板内地通过线束连接到电源负极（当然我控制板与电源正极相连）。当我的控制板地3线束断开并且2检测电路正极断开，会形成板内电源到3在到2到1到电源负极的潜在回路，是什么原因，有没有在不影响精度的前提下解决这个问题
您好，
抱歉，没明白您的问题，您说的这个潜在回路具体是哪个回路，您发现了哪些现象说明存在潜在回路，为了更准确的说明您的问题，您可以附上您的电路图吗
我的原理图很简单，就和上面画的一样。简单来说是电流会通过芯片的地引脚（内部结构datasheet我没发现怎么回事）流到IN+和IN-。由于测量的负载在控制板外部（负载正极为板子控制，地线接到电源负极（负载正极关闭）），假如控制板地线丢失就会通过上述回路使单片机还能正常工作（正常肯定不会）。
抱歉，我越来越糊涂了，您是怎样发现电流会通过芯片的地引脚流到IN+和IN-的？有哪些表征现象？
您的控制板是怎样与INA240-Q1电路连接的？
现象：控制板只连接电源正极（没连接地线），IN+和IN-通过一个20R电阻连接到电源负极。只有这两条线，测试控制板单片机电压正常（5v），CAN报文正常。把INA240的地引脚撬起来（或者把IN+和IN-脚撬起来），制板单片机电压无，CAN报文无。
为了更好的理解您的问题，还是建议您附上您的原理图
我在设计一个电流检测电路时，2是要检测回路的正极，1是要检测回路的负载到电源的负极，3是我控制板板内地通过线束连接到电源负极（当然我控制板与电源正极相连）。当我的控制板地3线束断开并且2检测电路正极断开，会形成板内电源到3在到2到1到电源负极的潜在回路，是什么原因，有没有在不影响精度的前提下解决这个问题
