这种噪声在示波器上看不到，只有用采集卡才能采到。为什么是这中样子呢？专家有这样子的经验么？
请详细描述一下你的应用环境。分析一下频谱，看一下板子上什么信号是这种频率的？
周边是不是高速时钟。
如二楼所讲，噪声的频率多少？
是一个传感器的信号调理电路，没什么特别。放大滤波。奇怪的是示波器看不到这种东西，只有采集的时候才有。采集卡用信号发生器也看不到这种东西。
采集卡的供电是什么形式？会不会是工频干扰啊
不好意思，现在基本确定是采集卡产生的。用信号发生器输入信号也能看到
是电池供电的，没有工频干扰
这种噪声以前遇到过记得是接触不良造成的
这是信号发生器输入1HZ正弦信号。如果输入1K的信号噪声就消失了。
可以说的具体些么？谢谢
详细的的原因是阻抗不匹配对信号中不同频率的信号有不同强度的反射
输出阻抗是运放的应该很小，然后直接输入到AD，阻抗会不匹配么？AD的输入端应该怎样注意匹配问题？
采集卡上ADC是多少位的？是不是ADC的位数不够造成的？
Regards
Frank Pan
12位的，AD7482。位数不够应该是分辨率低精度低，会出现这种噪声么？
我没查到AD7842的数据手册。你可计算一下看阶梯的幅度跟1个LSB对应的幅度是不是吻合。
Best Regards
测试时记得用很低频率的信号，如果信号频率高，看到的阶梯不是1LSB。

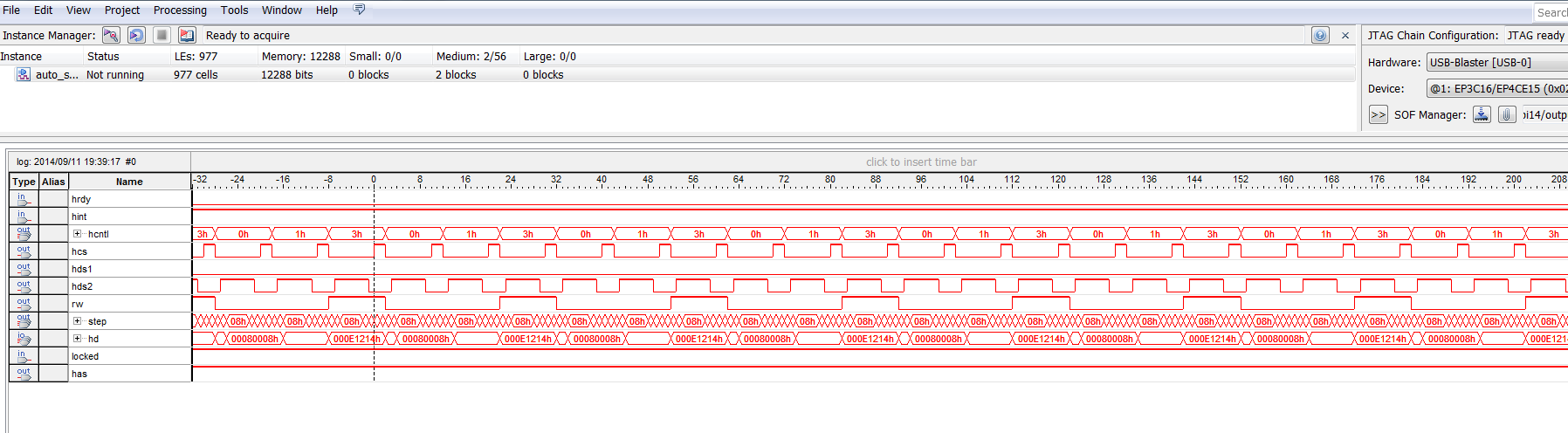

正好是64*LSB，第6根输出走线是直角的会引起反射噪声这根输出线输出混乱么？
您好，麻烦把您的“运放和ADC”之间的电路帖上来看看，问题应该是SAR ADC的驱动问题，导致采样电荷不够。
layout走线肯定是不可以走直角的，直角处的反射能量非常大
好的 谢谢
