THS4521的VCOM引脚的作用是什么了？如图：
假如VCOM=2.5V。当Vin-接GND，Vin+悬空时，差分电压是多少了。当Vin-接GND，Vin+接GND，差分电压又是多少了
您好，
VOCM是输入管脚，是用来设置放大器的输出共模电压的。
大海 说：当Vin-接GND，Vin+悬空时，差分电压是多少了
模拟输入端是不可以悬空的，模拟输入端需要有输入，输出端才可以有确定的输出。
大海 说：当Vin-接GND，Vin+接GND，差分电压又是多少了
理想情况下差分电压应该是0V，但是由于存在输入失调，输出应该是接近0V的小值电压。
输出共模电压，我不太理解这个共模电压的作用。VOCM=2.5V，是指设置共模电压的范围是0-2.5V吗

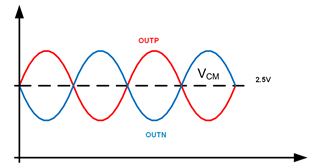

不是范围，是固定的共模电压值2.5V，如下草图所示，OUTP和OUTN是THS4521两输出管脚的输出，它们的共模电压一直都是2.5V
输出共模电压就是(VOUTP+VOUTN)/2;

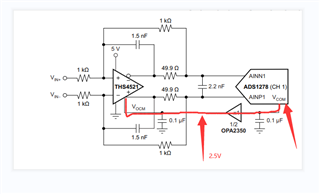

有些ADC对模拟输入电压有输入共模电压要求，因此THS4521的输出共模电压可以配合后级的ADC来设置，如您上面附图中ADS1278
噢噢，我看了图后明白了你的意思了。但是我还是不理解共模电压的作用，请问您可以指教下关于ADC为什么需要有输入共模电压要求吗？
像运放有输入电压范围一样，ADC也有输入电压范围要求，满足输入范围要求运放才有可能线性放大信号、ADC才能线性输出转换代码，输入范围的要求有共模电压输入范围要求和差分电压输入范围要求，设定合理的输入共模电压可以更大范围的利用运放或者ADC的动态范围。
