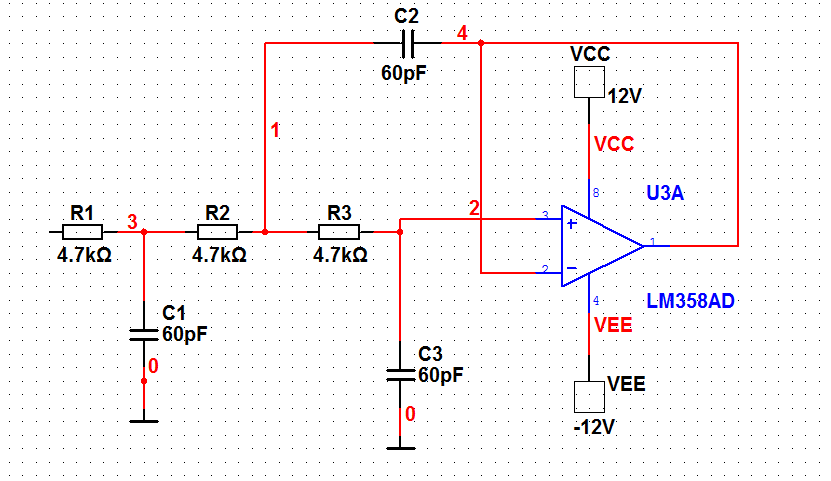

使用三阶低通滤波器对方波经行滤波，想使得方波变得平滑一些，可是滤出来结果不满意。总是在高电平到低电平很陡峭，二低电平到高电平却平滑。或是说二阶或是三阶低通滤波器滤出来以后只能是这种效果。求高手指点一二

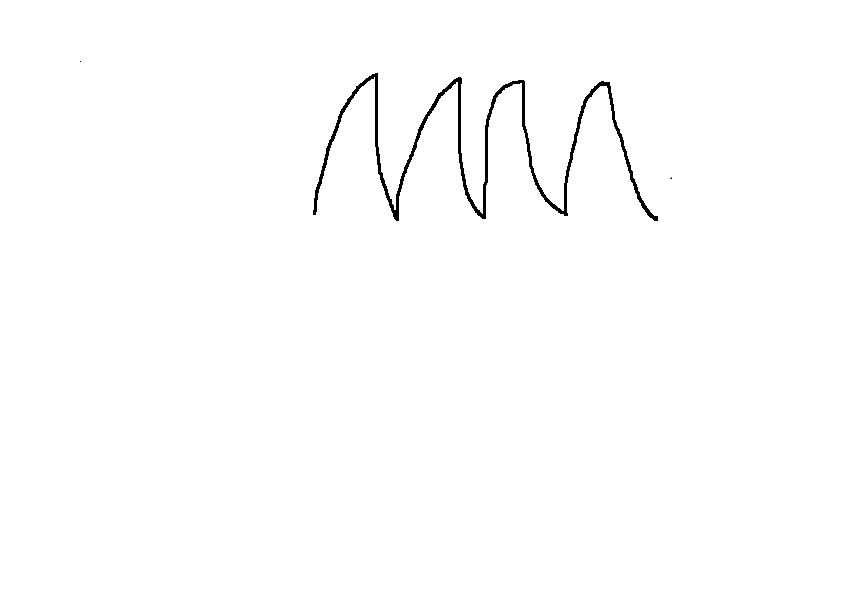

这是实际电路的波形

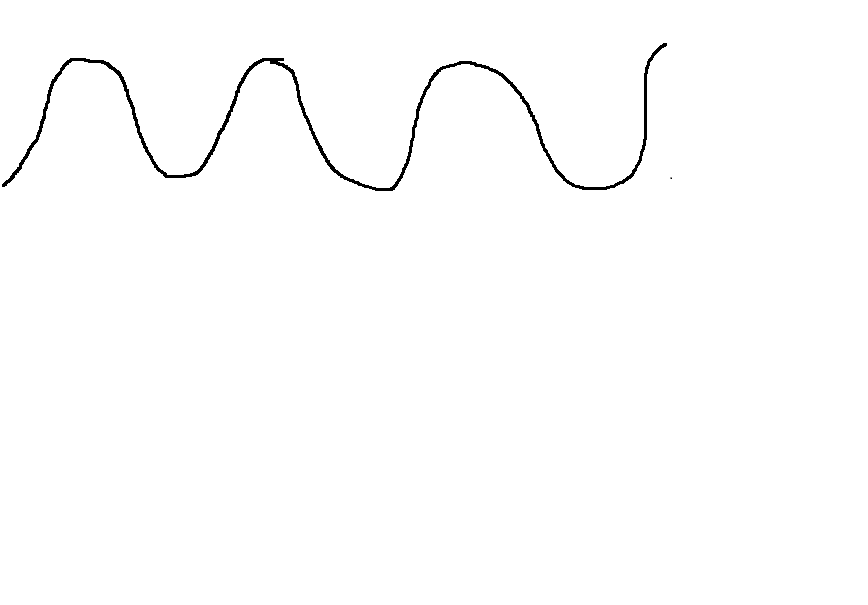

我想滤除后的结果是这样的，求高手一定给看看，
你这个不算是3阶低通滤波器
一般一个有源运放最多做两阶，你做三阶需要2个有源运放
你可以借助TI的FilterPro Desktop快速得到你想要的滤波器电路模型

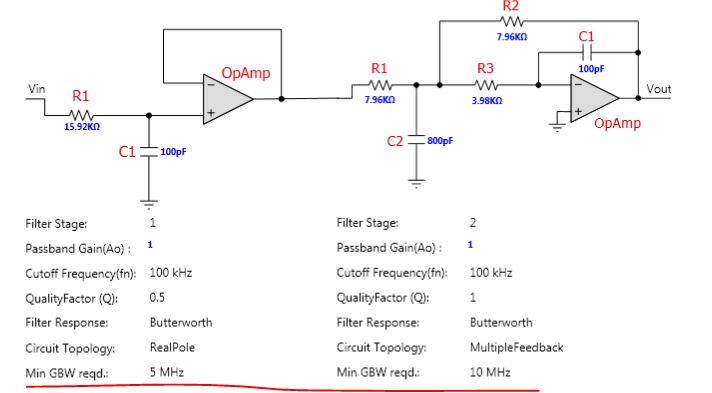

你的100k低通结果如下：
你可以对下面电路参数进行调整修改，仿真后在做实物
你需要注意的是：你选择的运放的最小带宽在下面划红线的地方有标注
您好，感谢你的回答，我还想问一下，低通二阶滤波器，滤出来的方波，能不能得到高电平的两边都是平滑的。

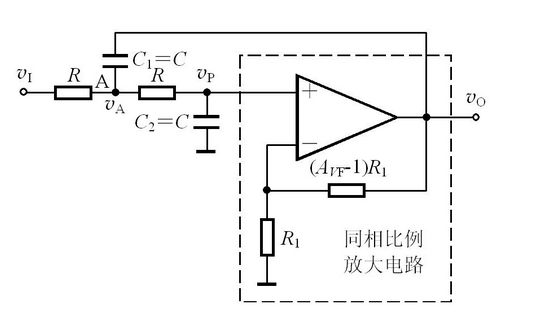

这是二阶低通的原理图，我做出电路来，可是和我刚才的效果一样的
方波的话一般不需要滤波
你想用截止频率为多少的滤波器 滤多少频率的方波？
你好。我做的是2011年全国电子设计大赛的E题，用100K,200K,500K.去滤10K到100K的。我想滤波以后让方波平滑一些。
100K的方波使用100K的低通滤波得到的应该是正弦波吧
你使用截止频率更高的低通可以去掉方波的高次谐波
