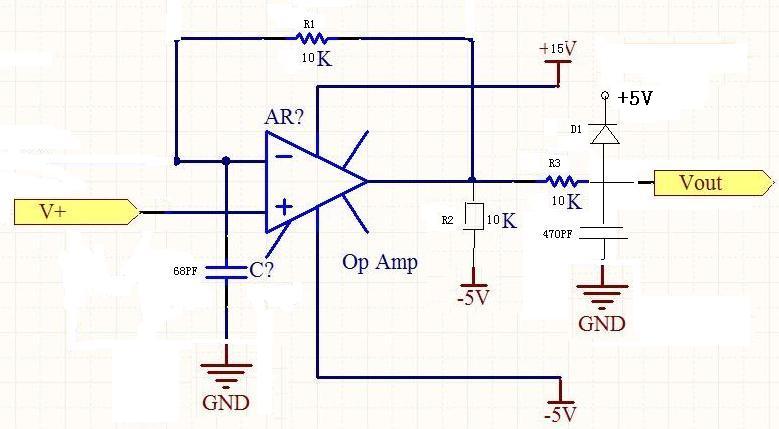

跟随电路如下图所示，请问VOUT怎么计算呢？R1的作用是什么呢？R2、R3、D1有用么？谢谢！
您好，我想请问一下您的电路出处？为什么要在反馈回路中对地串一个电容呢？由于反馈电压要给这个电容充电，所以会导致运放输出跟不输入信号的变化，从而导致运放振荡的。
楼主你好！
1、运放的输出阻抗相对于10k R2 是很小的，所以，R2 接到-5V 不会对输出造成多大的影响，理论上的话，相当于增加了负的直流分量。
2、D1的方向楼主确认没有画反吗？如果反了，那就是钳位保护；如果没有反，就是将输出钳位在 -5 到 -5 + 0.7 之间。R3是配合钳位的。

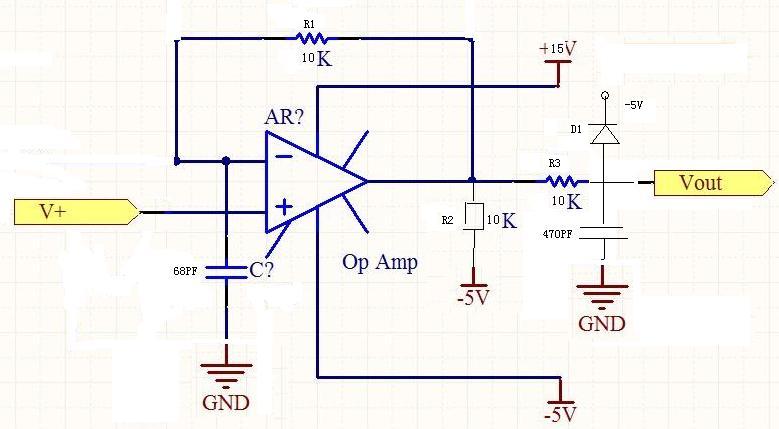

D1方向没反。不好意思，D1上是+5V，画错了。如下图：
这是老外提供的电路。原D1上的电压是+5V，不好意思哈。
R1的作用是什么？怎么计算VOUT呢？谢谢！
这个电路是有风险的，运放的输入端或者反馈回路中对地串电容很容易引起放大器的振荡，导致工作不稳定。您图中的R1主要作用是对放大器的相位进行补偿, 要准确的计算各无源器件的参数，才能使其工作趋于稳定。
Vout=V+
另外我比较好奇，为什么要把跟随电路设置成这种模式？您的应用目的是什么呢？谢谢！
前面有开关芯片，电容是不是滤波呢？
电路可以工作不代表是正确或者合理的。这颗电容是没有必要的，更会引入延迟，减小相位裕度，造成电路不稳定。如果做滤波也不是放在这个位置的。
