OPA4377自激震荡

你好，请把截图以附件的形式贴出。

看不到原理图。。。

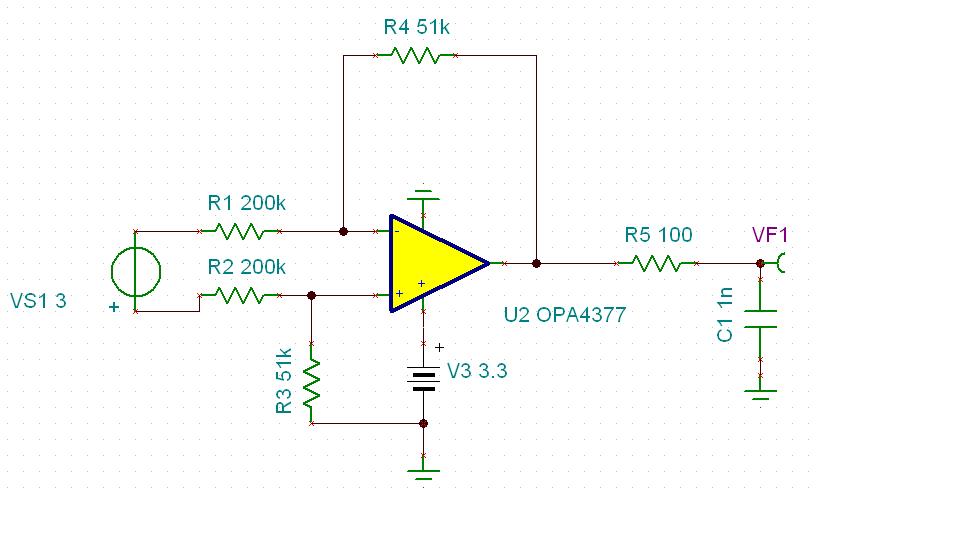

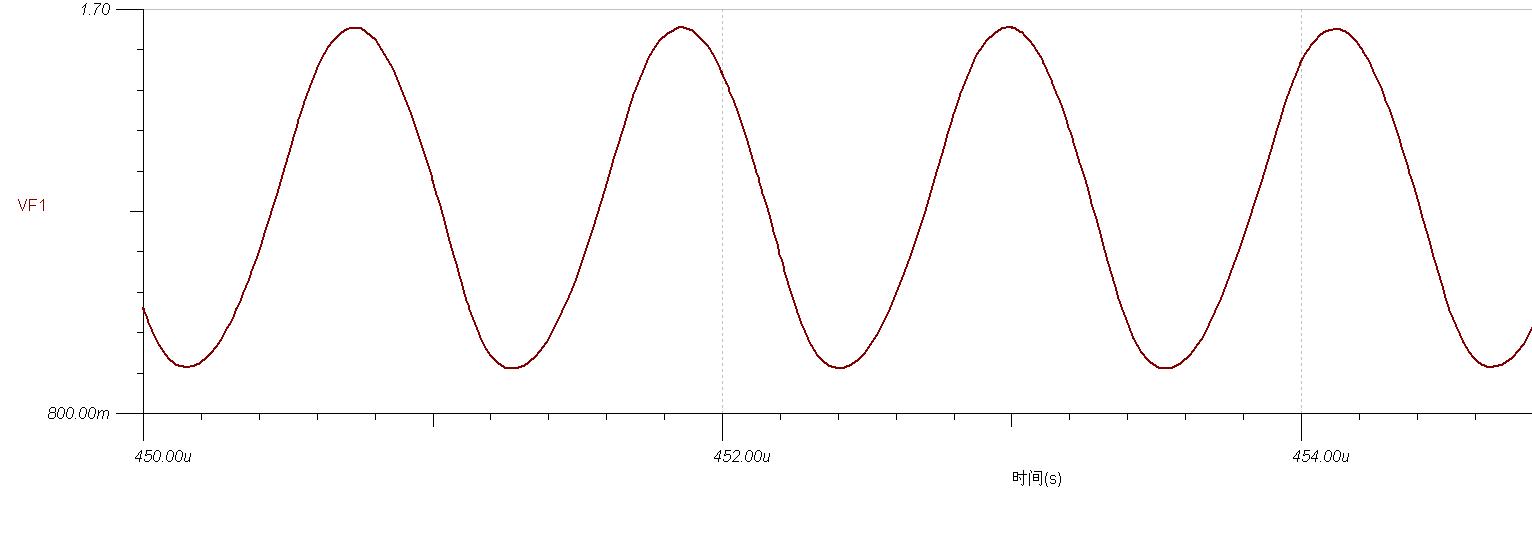

原理图与自激振荡波形如上。

输入信号比电源电压还要高吗？不合适

Dear Carter,

1，为什么输入信号不能比电源电压高呢？

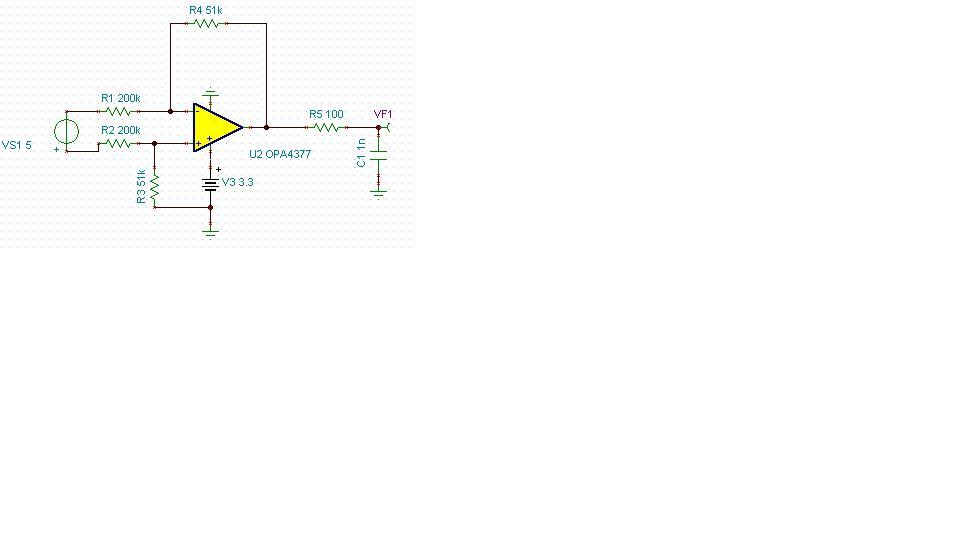

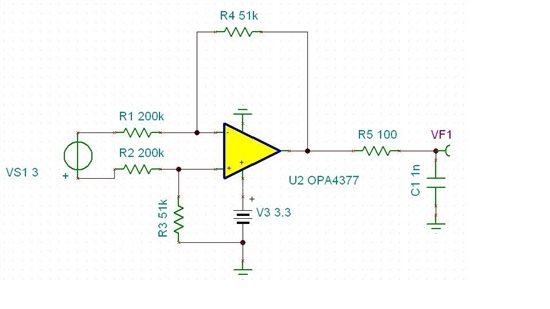

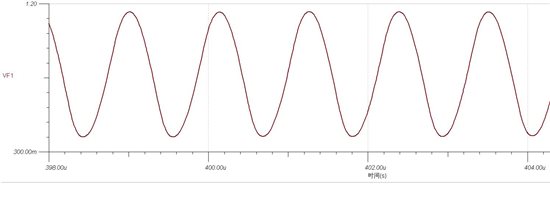

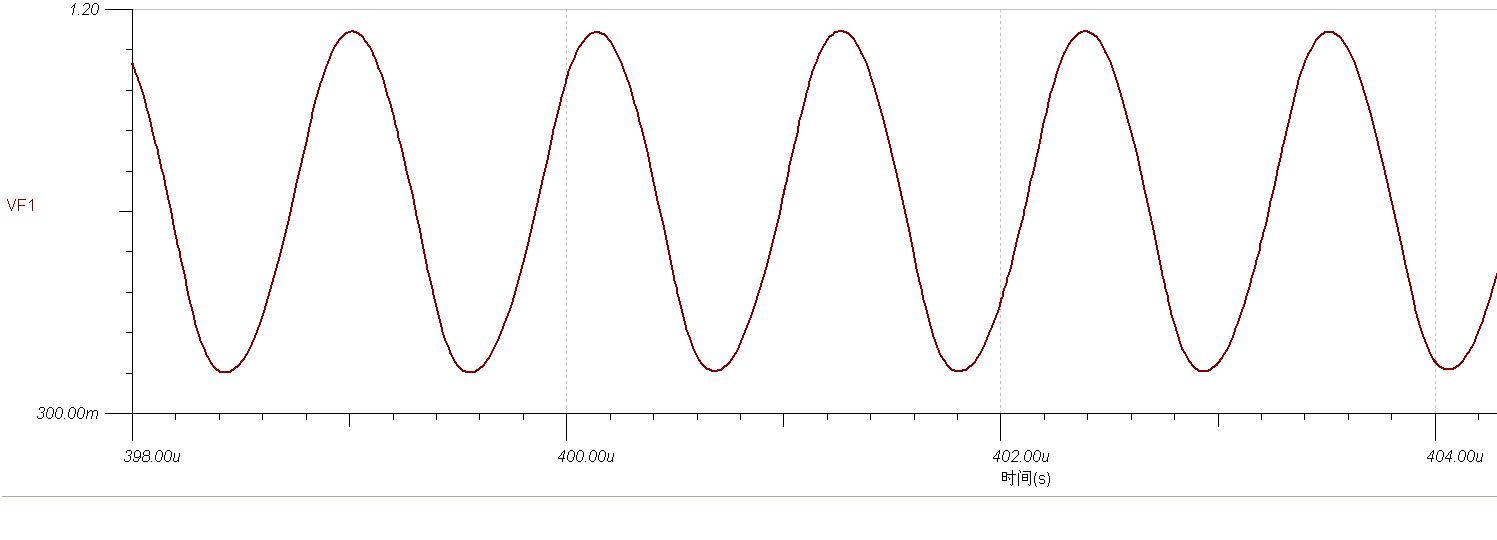

2，将输入电压改为3V，自激震荡依然存在，电路图以及震荡波形如下，实际测试结果也与下图类似。请帮忙回答我所提的四个问题，谢谢。

BR,

Yang Lin

输入信号共模电压范围在(V–) – 0.1 到(V+) + 0.1 V。

运放增益小于1时容易变得不稳定，一般容性负载越大月容易震荡，但是这里把1nF电容改为1u则不震荡了，或者把串联电阻改大一点也不震荡了，我也没弄明白为什么可能是该芯片与其他的不一样吧，换成其它芯片如LM358则不会出现震荡

我再看看再回复

Dear Carter,

请问能否帮忙咨询总部的专家？关于我提的四个问题，希望能得到一个合理的答案。谢谢。

BR,

Yang

Dear Bruce,

这是一个测试的结果。实际测试结果与我上传的波形类似。请专家帮忙解答一下我的四个问题。谢谢。

仿真见附件。

BR,

Yang

跟您的负载有关系，主要是负载的原因。

1.负载电容引入了零极点，导致运放不稳定，产生振荡

2.振荡的分析可以从环路增益入手，计算相位裕量

4.增加补偿电容，在反馈回路上增加零极点，增大了相位裕量，使得系统稳定

楼主可以参考附件中的仿真模型，可以看到相位裕量为负值，所以振荡了，增加220p电容后相位裕量便可以大于45度

请问如何看仿真中的相位裕量？是否可以将不同相位裕量的仿真结果以附件形式发给我？谢谢。

你好，通过交流分析-》交流特性传输获得相位和增益特性，取增益为0db时的频率所对应的相位量与180度相加即得到相位裕量。

为什么在您的仿真中加入L1（1G）和C2（1T）?
