按照OPA820手册上的Figure上的图在TINA上仿真，输入信号源内阻为50欧姆，输入信号的Vpp为100mV，但是仿真结果输出明显有很大的偏移，请问这是怎么回事啊？
楼主你好！
请上传TINA的源文件图。

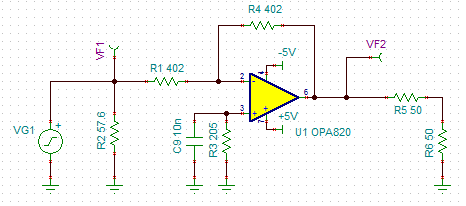

同相端的匹配计算应当是 402 || （402 + （57.6 || 50））。
从图上看输入信号的波形没有100mV Vpp，倒像是50mV,还有频率是多少
另外，如果你的信号源设置的不是50欧的信号源而是默认的0欧，请不要加57.6欧的匹配电阻

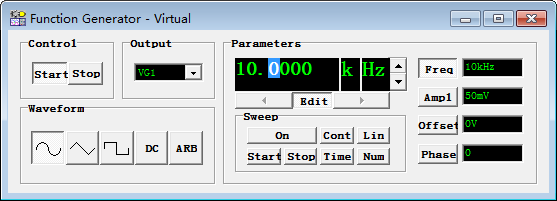

仿真附件在这里，信号源内阻设置为50欧姆！下图为测试频率，其他频率也差不多

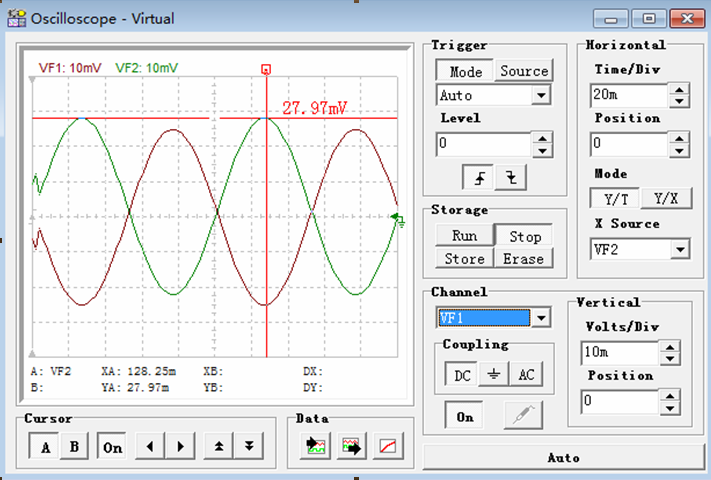

示波器效果图：
输入信号确实是Vpp=100mV，但是由于信号源内阻为50欧姆，与反向输入端的电阻串联分压，故VF1处的Vpp为50欧姆！

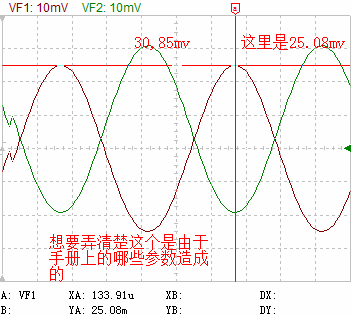

402||（402+（57.6||50））=207左右，基本和上面相同，而且datesheet上面就是给的205，可是还是有偏置，请问是什么原因？
输入的确是100Vpp，但是信号源内阻为50欧姆，但是由于和反向端输入串联，所以VF1处只有50Vpp！
你好，对于这种需要输入阻抗匹配情况下，对于在同相端添加 Rb 以降低输入偏置电流引起的电压偏移是很有必要的。
其计算的方式应该为：Rb=Rs//Rm+Rin /* Rs为电源内阻，Rm为输入端匹配电阻，Rin为反相比例运放电路的输入阻抗。
你可以通过仿真实验加以验证，如果发现问题，欢迎拍砖。
