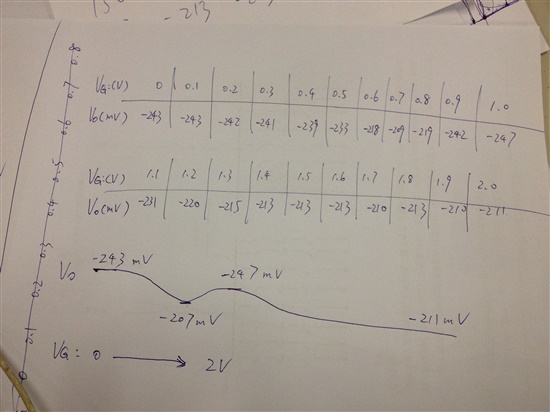

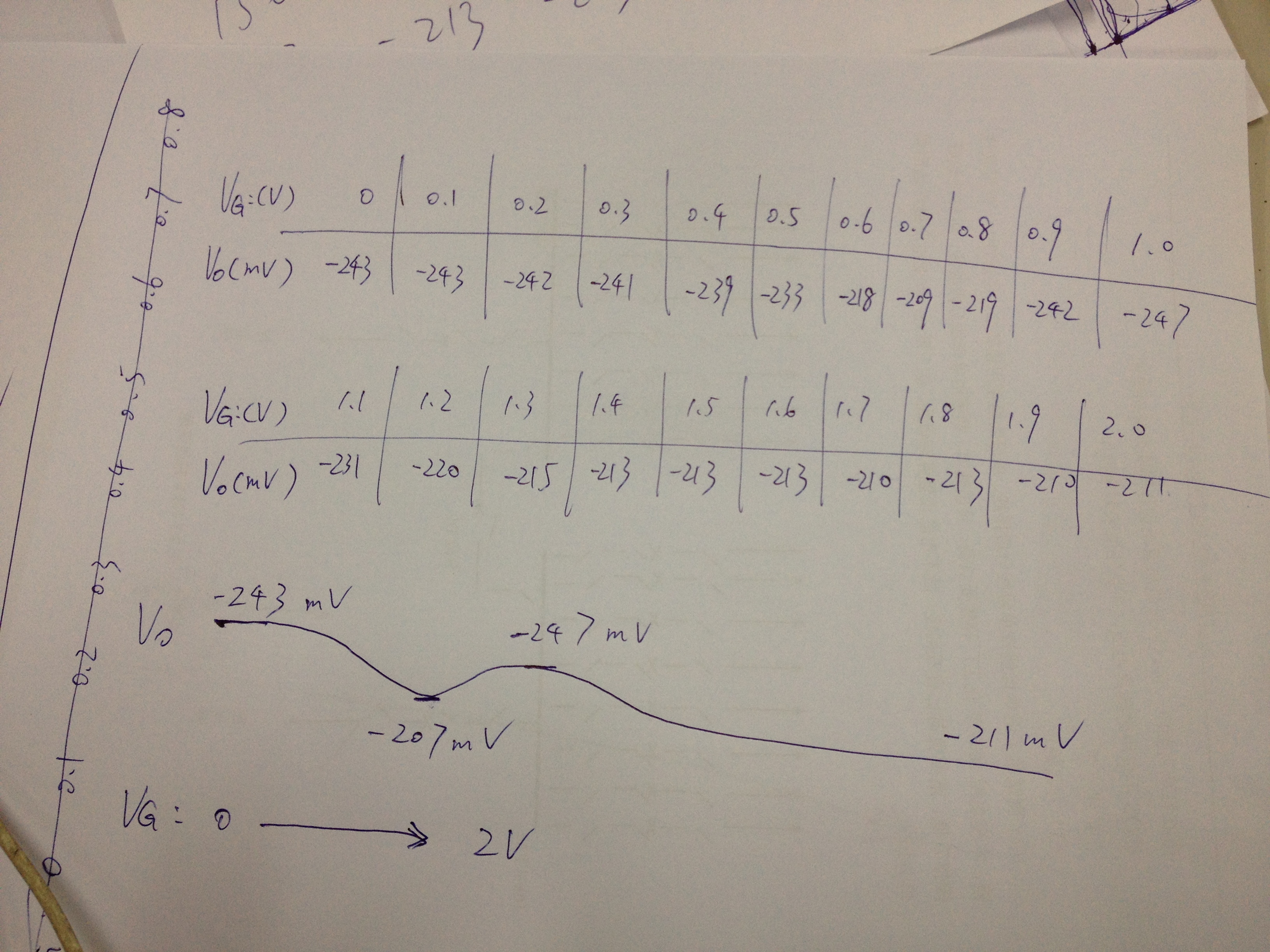

请问TI专家，关于VCA821这款芯片，在Vg端控制电压从0V至2v变化过程中，其输出失调电压（后级接opa695，为了观察vca821的输出失调电压，故用opa695放大）表现出下列现象，请问是否正常：

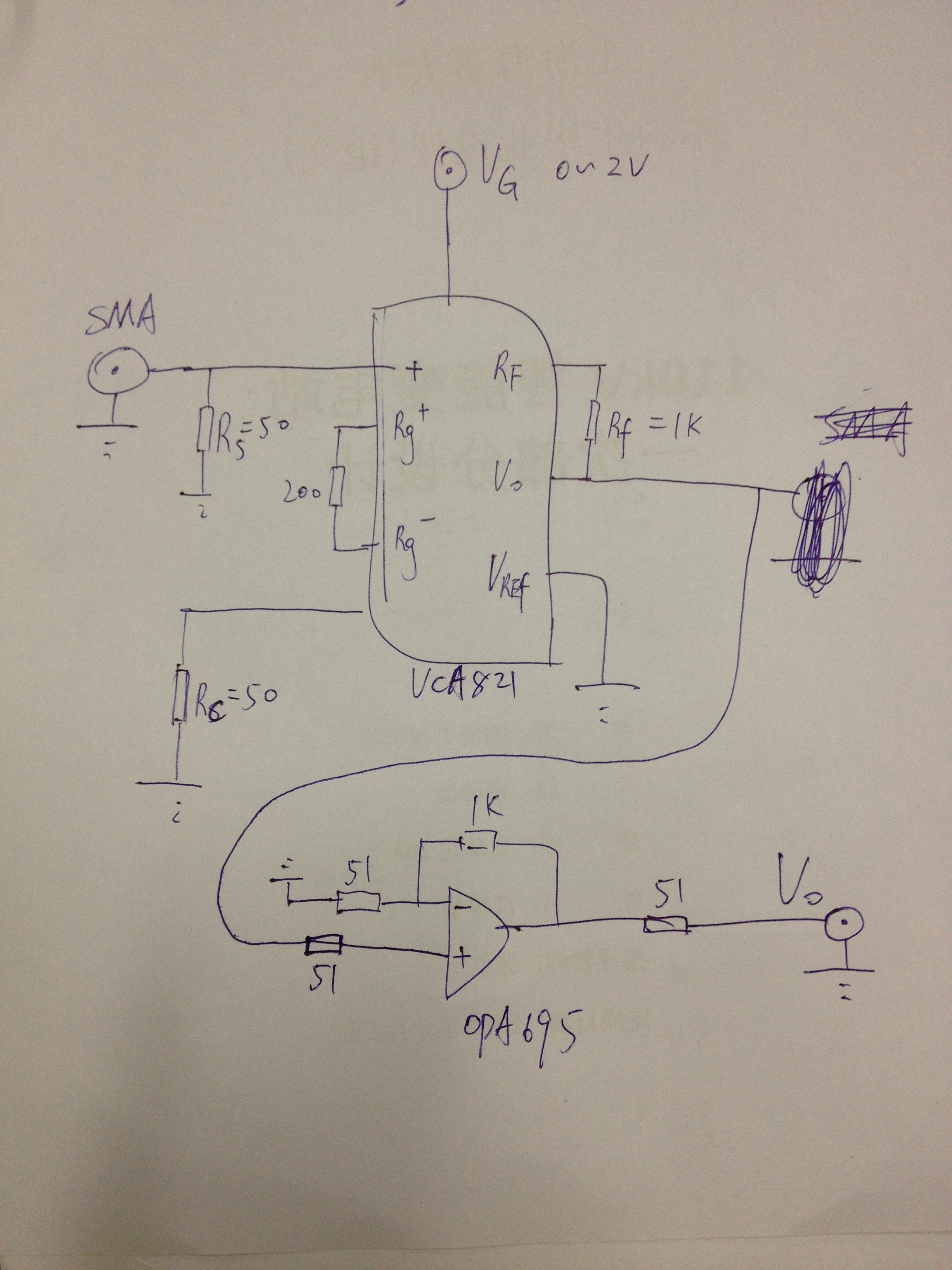

电路配置：
下图的Vo输出失调电压是从opa695Vo端测出的
楼主很用心, 支持一下.
从手册看, 并没有给出信号增益 和失调之间的关系.
只有 Input Offset Voltage ± 4 ± 17 ± 17.8 mV, 从测量的数据, 好象稍稍超出了这个指标.
我也做过，可是当输入信号的频率从0到100MHZ变化时，增益也会有所变化，不知道是怎么回事，也想请问一下TI专家

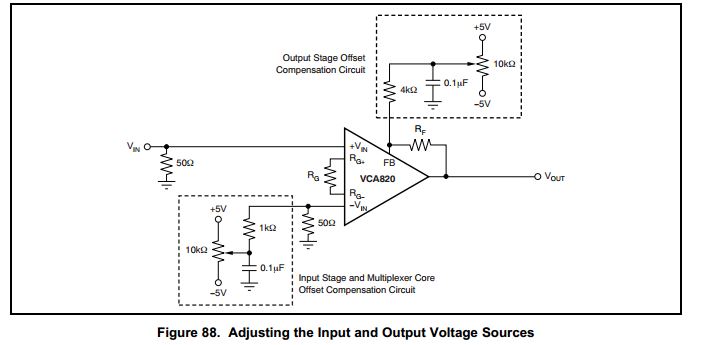

楼主看一下手册，是有调节失调电压的补充电路的，这个是最基本的。本人在做，毫无问题。
p26页
由于分布电容等的影响，实际增益与频率确实有关。
不同PCB材质及LAYOUT影响不同。
感谢你的回答，我想试一下，但是还有个问题想请教你一下，就是你所说的毫无问题所表现出来的输出失调电压和Vg控制电压之间的关系是怎样的？
Airwill你好，我给的图片中的数据（输出失调电压）是从OPA695输出测出的，是把VCA821输出失调电压给放大了
你好，貌似Vg改变不会影响失调电压吧？目前输入缓冲级+VCA821测输出
