使用洞洞板焊接VCA821手册中的AGC LOOP电路。发现输入电压大于一定值时，突然出现大量杂波。请问这是怎么回事？是洞洞板焊这种高速放大器容易产生干扰吗？
使用洞洞板, 其实要搭好电路很困难.
从现象看, 有点象是由各种飞线的分布参数作用引起自激了.
想办法重新整理一下电路, 或者上个 PCB 样板验证吧.
谢谢老师的解答。请问对于这种高速放大器电路的布线要注意些什么呢？
这里有一篇好文章关于高速运放布线：http://wenku.baidu.com/link?url=LTiMYHQN7EFDhB0WrVt0OandVgRSQDkqckB6IhDadskPVrwONIWm6tBgoZbThc3p6W4d1lJr1vGS9JCa7x3LJ9XKJdlkJ4_OCMttK4KfAxa
谢谢老师的分享
您好 自己用面包板焊了两个VCA821，没有给输入信号，上电压就自己到400M
我用面包板焊了两个VCA821，没有给输入信号，加电压，频率自激到400M,幅值到4V，这是什么原因？
自激

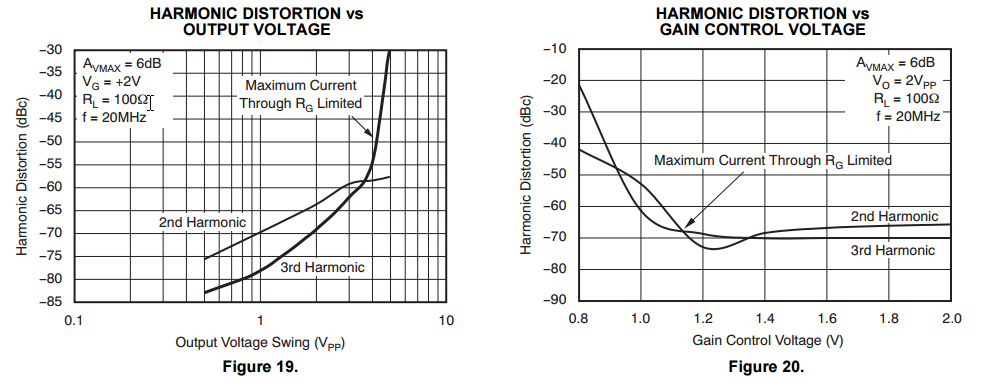

你好，输出摆幅越大，谐波失真越大：

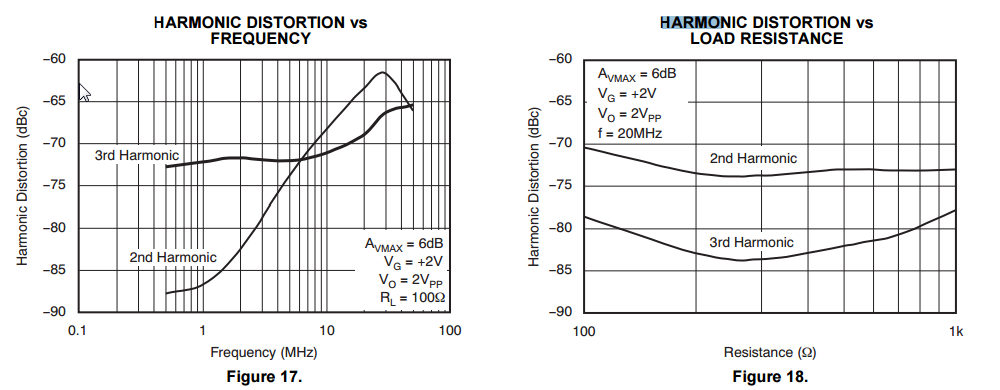

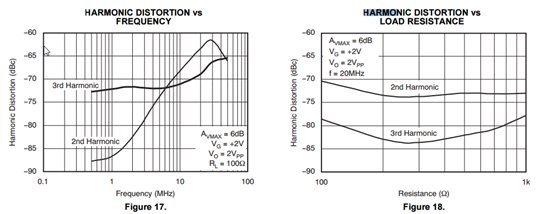

同时信号频率越大，谐波失真越大：
这个增益可变运放，输出端采用的高速电流反馈运放，特别需要注意反馈电阻和增益设定电阻的取值，参考手册page23。
另外像这种高速运放，建议你还是整个PCB板验证下比较靠谱，布线的时候特别注意电源引脚的去耦处理，最小化各引脚走线的分布电容，电感（开窗处理，短走线），选择高频特性好的外围电阻（比如金属膜的贴片电容，尽量靠近器件引脚）等，这下手册中PCB layout 部分由提到，也可以参照其相关通用评估板PCB设计：
http://www.ti.com.cn/cn/lit/ug/sbou051/sbou051.pdf
关于高速运放电路的PCB设计，可以看下这篇“High-Speed Operational Amplifier Layout Made Easy”文章：
http://www.ti.com.cn/cn/lit/an/sloa046/sloa046.pdf
