THS4303: 放大器增益问题

您好，

您可以附上测试原理图吗？供电电压是多少？输入信号幅值和频率是多少？您可以用示波器同时测量输入和输出信号的波形图吗？以做信号对比。

您好，感谢您的回复，我是利用一台DG645产生单个脉冲信号，脉冲幅度在200mV以下，接入到电路板的IN端，输出接到示波器，电路板供电电压为±2.5V，示波器输入输出如下图所示：

输入：

输出：

看示波器波形，您输入的是±72mV的方波信号是吗？这样放大10倍的话，是±720mV在其输出范围内，没有问题。

看示波器输出波形是带直流偏置的方波信号？示波器波形0V幅值刻度线在哪里？是虚线附近吗？如果是带直流偏置的输出，那么输出是异常的。您可以附上测试原理图吗？测试时输出端负载是什么？

这个是测试原理图，输入的是幅度为144mV的正脉冲信号，0V刻度在虚线附近，输出端负载为50Ω阻抗

看电路图中thermal pad 连接到了供电电源的中间值，我记得TI有个文档说明thermal pad 应该连在供电电压的最低点，但是这个文档我现在没有找到，所以您可以先尝试将电路使用单电源供电吗？以验证下是不是这个问题造成的

好的，我尝试用单电源供电试试，谢谢您的解答。

请问可以在使用双电源供电的时候将thermal pad接到-2.5V吗？

应该是的，因为单电源供电时是将thermal pad接GND（此时GND是VS-），双电源供电时应该也是接VS-，这样不管使用什么供电方式（单电源或双电源）电路是一样的。否则的话，使用不同供电方式电路接法是不一样的，这是不合理的。

您使用双电源供电将thermal pad接到-2.5V，或者使用单电源供电将thermal pad接到GND后，电路增益是否正常了？

我用单电源供电时，输入130mV，输出是1.8V，不知道是不是产生了自激振荡

输入130mV是直流信号吗？您可以使用示波器测量输出波形，看输出波形是稳定的还是振荡的？

您好，我最近使用这个放大芯片，按照您的说法将thernal pad接到VS-，VS+是+2.5V，VS-是-2.5V，输入电压为1.3V的时候，输出为760mV，请问这是为什么呢？

各位老师，这个测试结果是错误的，经过多次测试之后发现单电源供电芯片无法正常放大，请问各位老师这个是怎么回事呢

您是同向比例放大吗？THS4303是固定增益放大器，增益是10V/V，因此输入1.3V，放大10倍就是13V，THS4303输出会饱和的。

测试时 你可以减小输入信号幅值使其输出在其摆幅范围内吗？正负2.5V供电的话，输入和输出信号范围大概在-1.5V ~+1.5V

另外，输入信号是怎样产生的？信号源阻抗是多少？运放负载是什么？请先断开后级负载测试

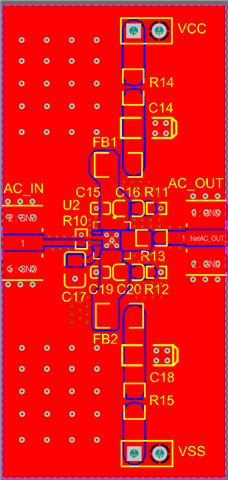

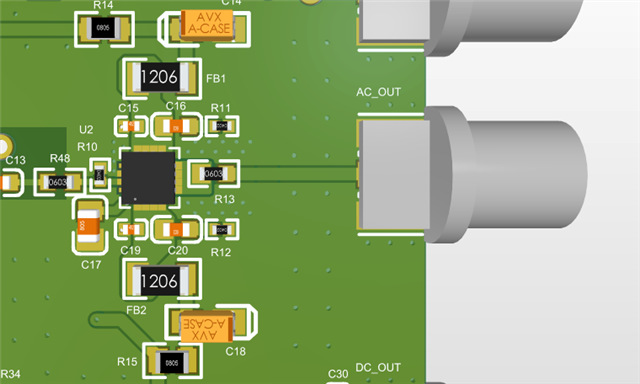

老师您好，我是从R14和R15两电阻向电路供电±2.5V，输入从R48接入，这是一个0Ω电阻，R10阻值50Ω，输出端R13也是50Ω，输入信号我后来又给了一个130mV的正脉冲，信号源负载50欧姆，输出脉冲是800mV左右。

老师您好，我把输出端串联的50Ω电阻去掉之后，电路能够正常放大，但是我想问一下老师，如果去掉这个电阻，电路会有其他的影响吗？
