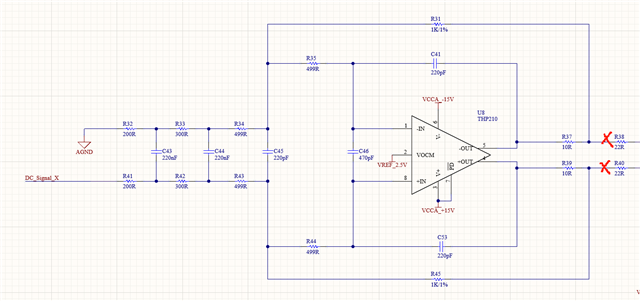

THP210的测试电路如上。输入的信号是DC 1V信号，测THP210的pin4脚是接近＋15V，pin5脚是接近-15V。即差分输出接近电源轨。上电后芯片耗电大概10mA左右吧，芯片也不怎么发热，我核查了电路中的电阻阻值，也都是对的，放大倍数1倍应该是没有错。我拆换了三颗THP210现象都是一样的。实在不解是什么原因
THP210的测试电路如上。输入的信号是DC 1V信号，测THP210的pin4脚是接近＋15V，pin5脚是接近-15V。即差分输出接近电源轨。上电后芯片耗电大概10mA左右吧，芯片也不怎么发热，我核查了电路中的电阻阻值，也都是对的，放大倍数1倍应该是没有错。我拆换了三颗THP210现象都是一样的。实在不解是什么原因
您好，

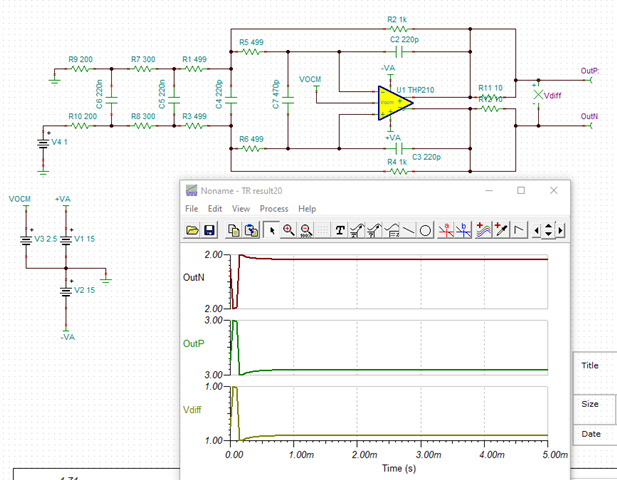

我仿真上述电路是没问题的:
器件封装您是自己画的还是官网下载的？若自己绘制的，建议检查下器件封装1脚定义及其他管脚定义是否有问题；
板子是自己焊接的还是SMT 机器贴的？也检查下电路中器件是否存在焊接问题，或多测试几块电路板看现象是否都一致?
是否验证了所使用的 THP210 芯片是否没问题？建议使用从TI官网或TI授权代理商处购买的芯片进行电路验证。
