使用AD8561这样的高速比较器时,输入信号出现了高达2-3V的尖峰电压干扰.请问怎么解决?
这是ADI的比较器吧。把尖峰电压干扰的图贴上来看一下呢

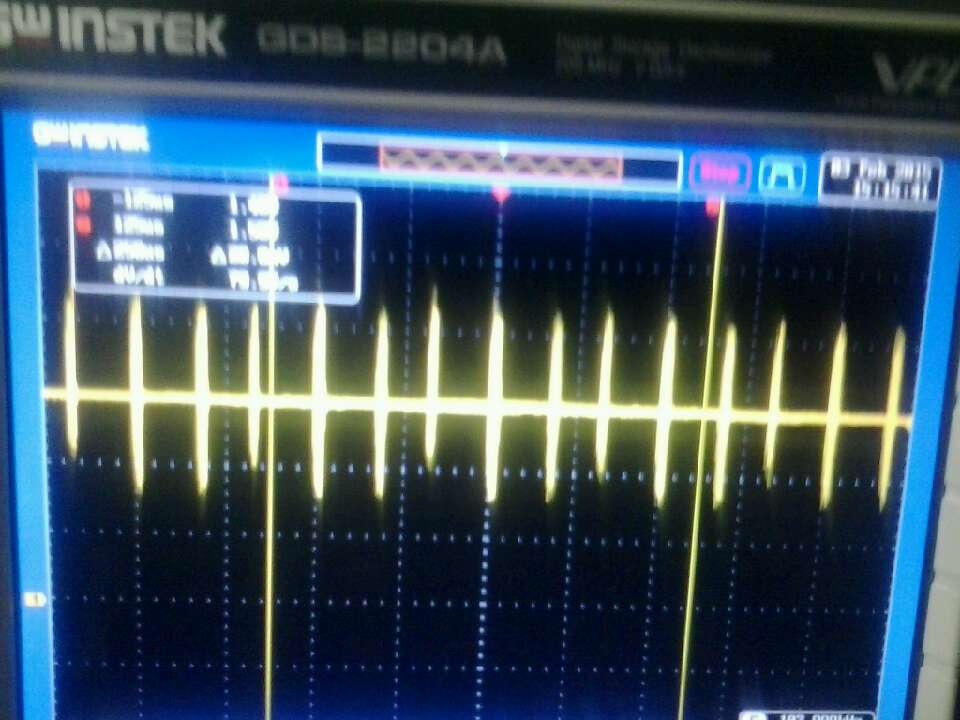

输入信号的图在附件中.
亲；把同步调一下，图有点乱啊。

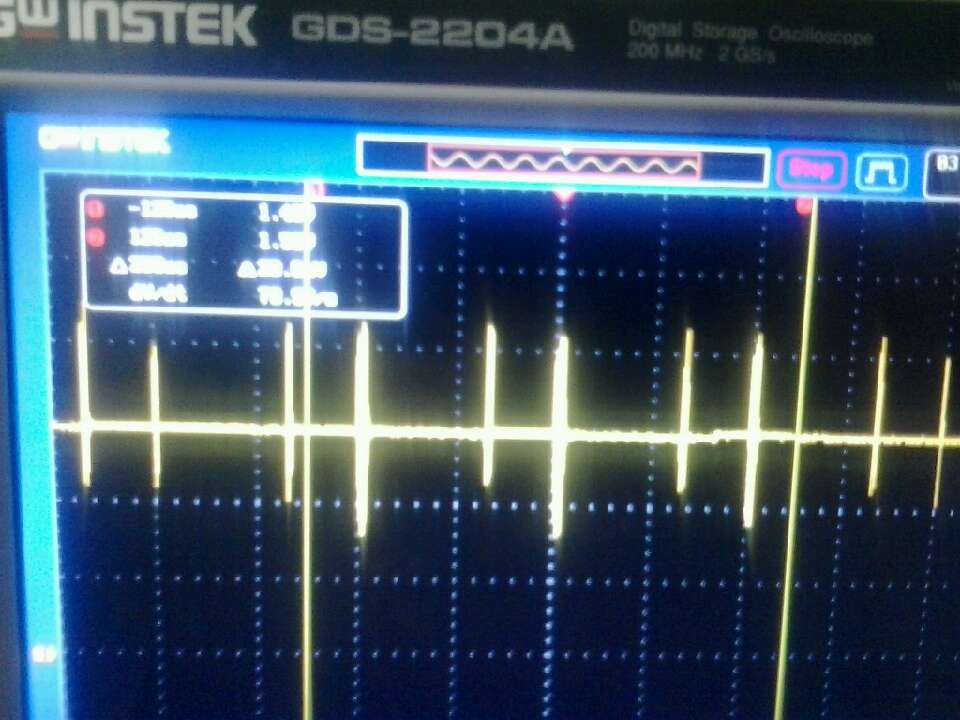

老师,图在附件里
还有这个
你的比较器外围是咋连的？把和它相关的PCB图传个看看。

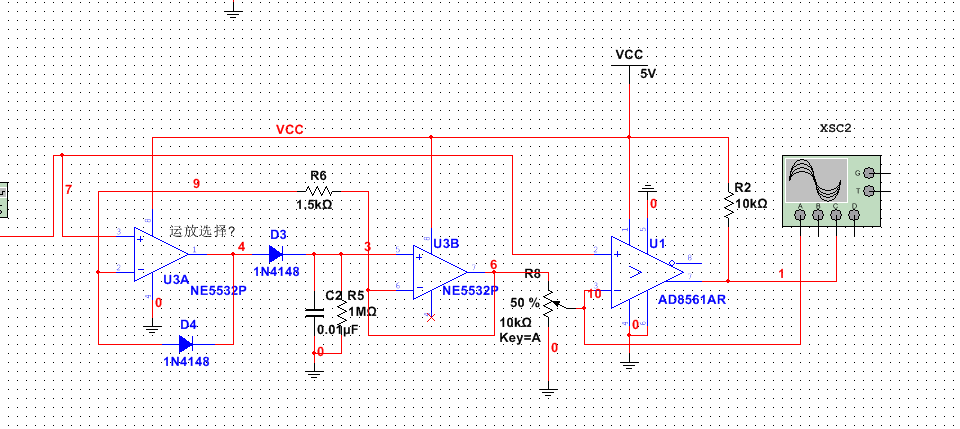

老师,这个电路我还没打PCB,暂时用洞洞板焊的.仿真电路在附件中,仿真基本没问题.
倒！这就是问题所在，高速电路是不能用洞洞板的。实现功能后做PCB吧。
老师,在PCB布线时应该注意点什么,避免尖峰电压的出现呢?AD8561手册里没有提到,还请老师指点一下
亲，PCB只要求两点。一是开尔文布线。二是电源上需要加退耦电容且直接且最近的连到电源管脚上。
您好，输入信号有尖峰为何会跟比较器有关呢？输入信号从哪里来的呢？
您好。附件里的是电路图。实际测试时输入到比较器的信号出现尖峰电压
亲；赶紧去制板吧！快过年了，人家要回家过年了，十五以后才会开工。千万别忘了；每个IC都给按个1uF贴片的退耦电容啊！
恩。谢谢提醒
一个小电阻和小电容就能解决过冲了
请问层主怎么放置电阻和电容
先在输出接个10R左右的电阻试试
