看数据手册看了很久，还是不怎么懂，请专家大神给点指导，怎样用这个芯片设计根据自己需要设定中心频率的低通、高通、带通、带阻滤波器？？
我觉得电路原理上看, 应该没有什么问题, 就是看着那个图有点别扭吧. 可以先参考一下运放电路的低通、高通、带通、带阻滤波器的电路结构,特别留意电容的接法. 再过来看 UAF42 的参考电路.

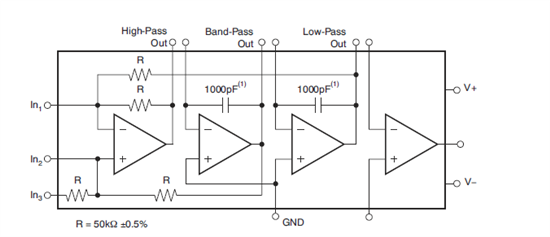

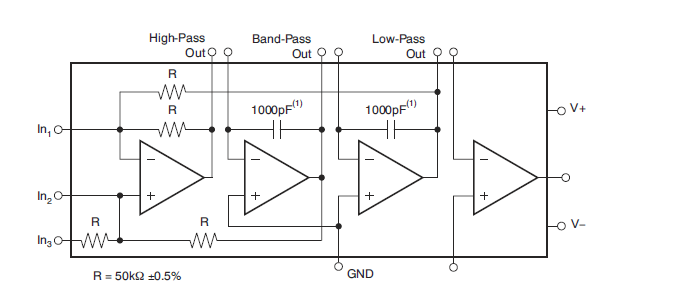

我只知道它是通过接入外部电阻来改变滤波器的结构，来控制输出是低通还是高通，比如比如这个例子http://www.deyisupport.com/question_answer/analog/amplifiers/f/52/p/64782/148235.aspx#148235，50hz陷波器是通过低通和高通相加得到的，但我怎么也看不出来，第一个运放是怎样组成高通滤波器的，可以解释一下吗？
看此贴：http://www.deyisupport.com/question_answer/analog/interface_and_clocks/f/59/t/90048.aspx
你好，这个是状态可调滤波器，截止频率与其Q值可单独确定，其实现与其特殊而结构有关系，我这暂时也没有明白其具体是怎么工作的。
关于其设计，可以参考下面的帖子：
http://www.deyisupport.com/question_answer/analog/amplifiers/f/52/t/72344.aspx
