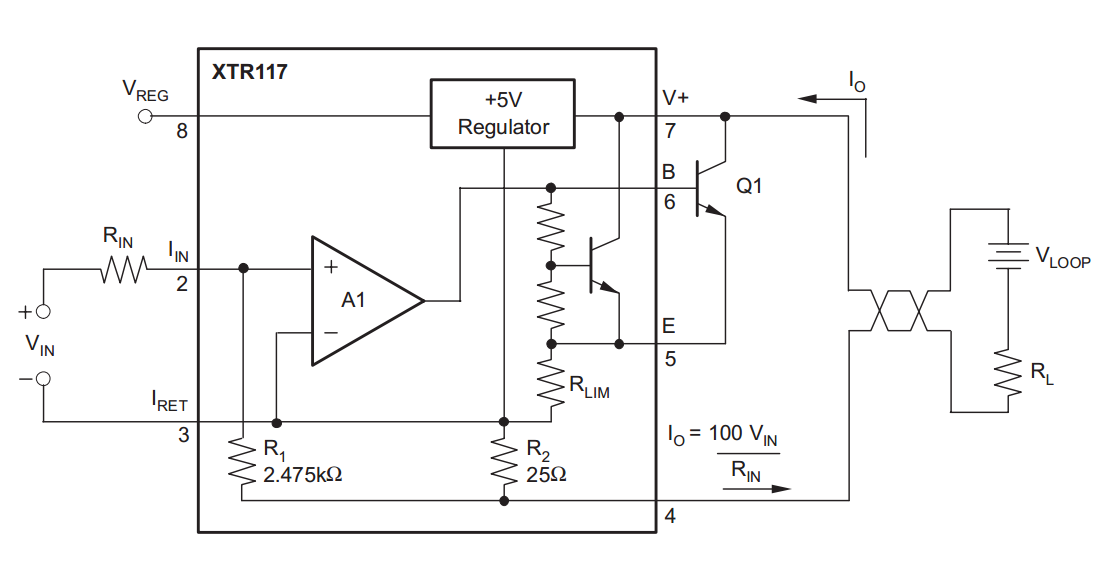

这个是从数据手册上截的图，如果VIN的电压信号使用的是由VLOOP供电产生的信号，这样的话，3脚该如何接？如果接地，那么根据上图来说电流输出端4则被3脚短路了，那么3脚悬空也肯定不对。我看了一下论坛中其他人发的帖子里面有原理图将这个脚接地的，但是这个地是相对哪个电源的地没搞清楚。还是说2、3端需要采用差分信号输入？
有没有大神指点一下啊。。。
输入可以单端输入，与前级共地，输出端的要通过I-V与供电端出入到一个环路。
那个3的引脚是悬空就可以吗？这样我也试了，8脚的输出的参考电平始终是以3脚电平作为基准的，测试的时候8脚可能达到10v，3脚电平为5v，这样的芯片状态对吗？我测试的时候输出非常不稳，一会输出正常一会就达到饱和25MA，这个。。。怎么处理啊
并非悬空，而是需要与其前面的输入级共地，可以从考下这个设计：
http://www.ti.com.cn/cn/lit/df/tidr225/tidr225.pdf
我好像明白了，3脚的地应该只是个逻辑上的地，但不是真正意义的地，也就是说3脚的地不是VLOOP环路的地。8、3之间的电压差为5v，这个5V的地就是以3脚为参考的。
