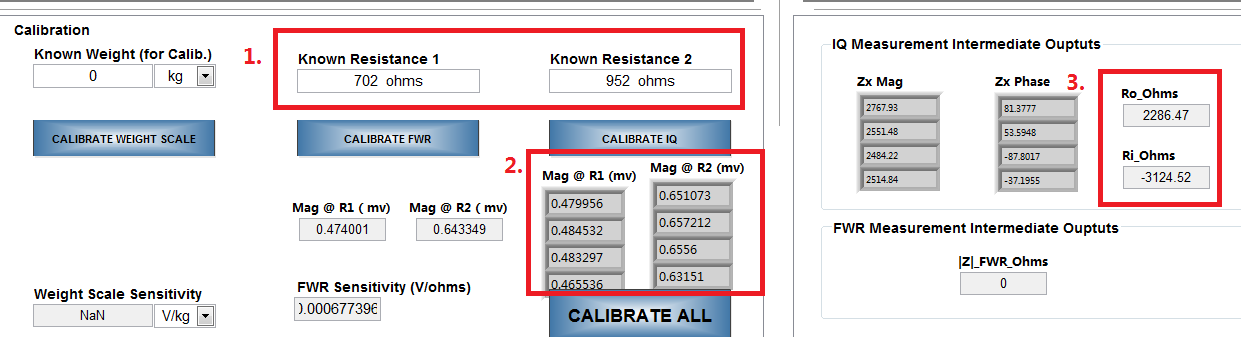

你好，上述图片是从AFE4300 Device GUI的“BCM Measurement”界面截图下来的，关于上述图片我有以下三个疑问：1.图中红色方框1处的两个已知电阻702欧姆，952欧姆是怎么来的，是原理图中的校正电阻吗？可是校正电阻有四个，分别为100欧姆，200欧姆，750欧姆，10k欧姆组成的电阻桥；2.图中红色方框2处的Mag R1 和Mag R2分别代表什么；3.图中红色方框3的Ro和Ri分别代表什么意思？请回答，谢谢！
