SN74LVC2G34DBVR功耗问题

Maureen Hong

Expert 1600 points

Hi all:

想问一下关于此款芯片在测试时的功耗问题，当输入脚1和3都有输入时测试功耗正常，几个uA。测试1和3任一管脚悬空，功耗都会大到mA级别。是否应该对其进行接地或者接VCC处理？谢谢。

6 年多前

0 Kailyn Chen 6 年多前

TI__Guru**** 295050 points

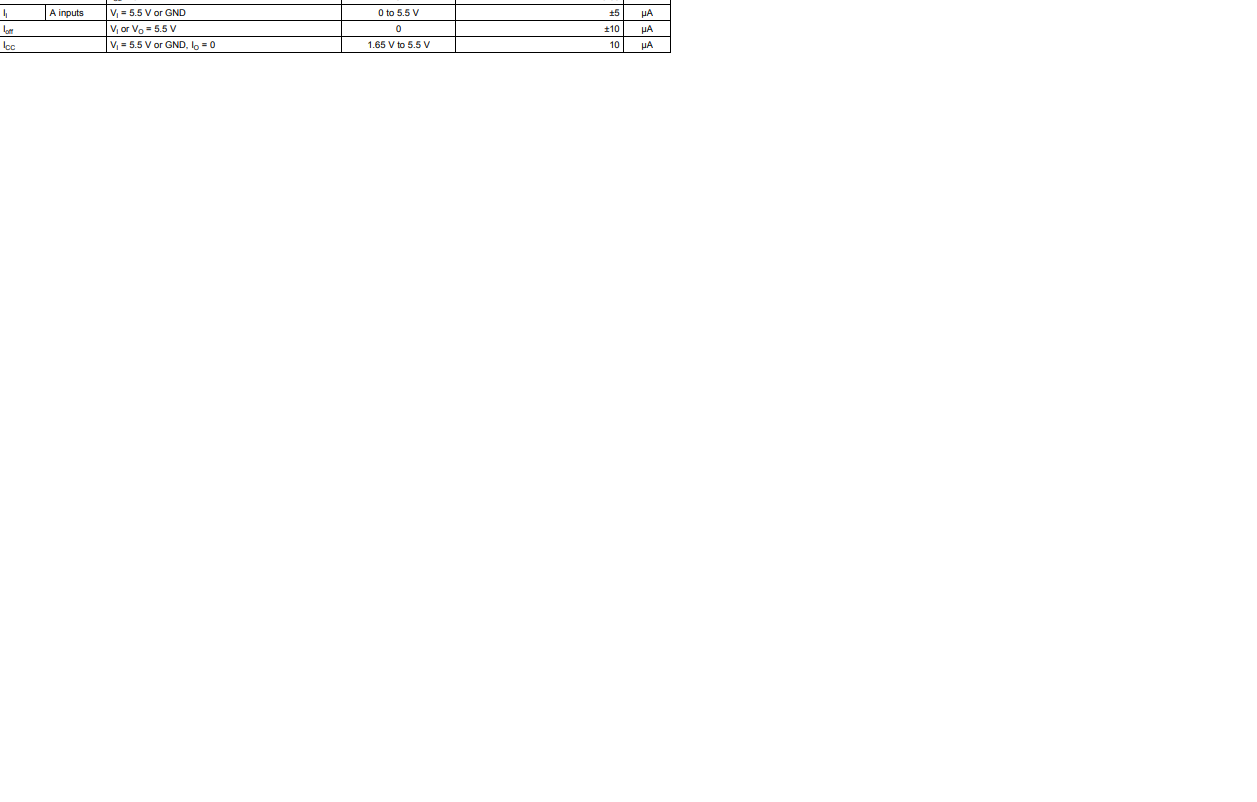

是的，需要将输入端接Vcc或者GND 去测量，datasheet中有给出测试条件，可以参考下：

0 Maureen Hong 6 年多前回复 Kailyn Chen

Expert 1600 points

谢谢。

0 Maureen Hong 6 年多前回复 Kailyn Chen

Expert 1600 points

Hi Kailyn:
想问下您这颗芯片有没有芯片的内部结构图？还有能帮忙解释下为啥悬空时功耗为啥会大么，客户做产品想了解其他具体原因。

0 Kailyn Chen 6 年多前回复 Maureen Hong

TI__Guru**** 295050 points

您好，逻辑器件的输入架构一般都是有CMOS或者Bicmos构成的，您参考下这篇应用手册，输入端是由PMOS和NMOS构成的，输入给高电平时，NMOS打开，PMOS关闭，输入为低电平时，Pmos打开，NMOS关闭，使得输入架构的输出节点高低电平转换，但是当输入为悬空或者三态时，就有可能将PMOS和NMOS都同时打开，VCC和GND之间就会有电流产生，增大功耗，具体可以看这篇application nots中有详细介绍：
www.ti.com/.../scba004d.pdf

0 Maureen Hong 6 年多前回复 Kailyn Chen

Expert 1600 points

谢谢您。
