TMUX1209RSVR原理图layout是否正确? 9脚和14脚是否需要接阻容?

Ryan Liu1

Prodigy 100 points

Other Parts Discussed in Thread: TMUX1209

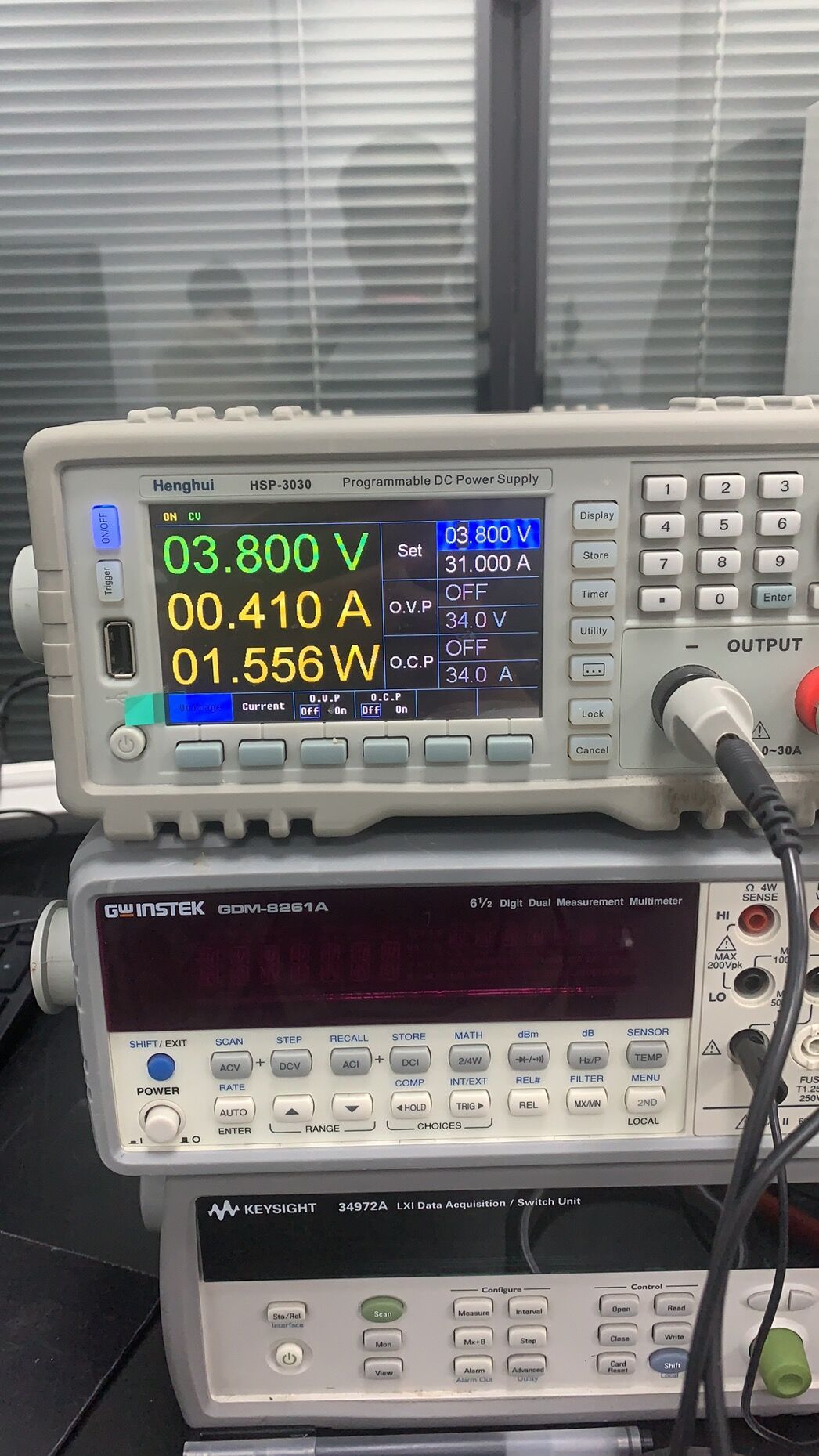

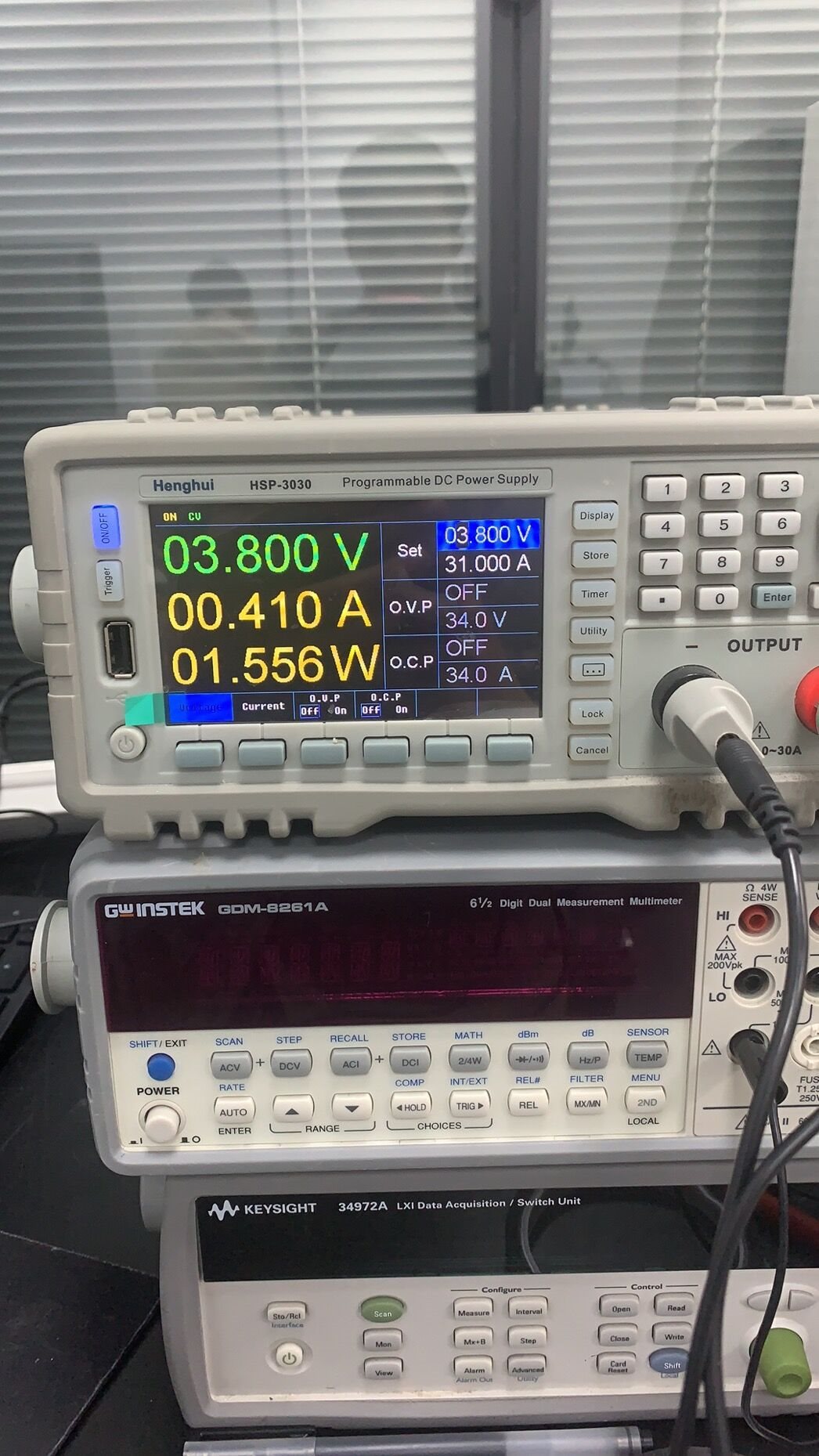

1. 请帮忙评估下原理图layout 是否正确：现象为，该芯片焊接上时，休眠电流0.4安培左右。将该芯片取下，休眠电流为0.001安培，layout是否存在问题？

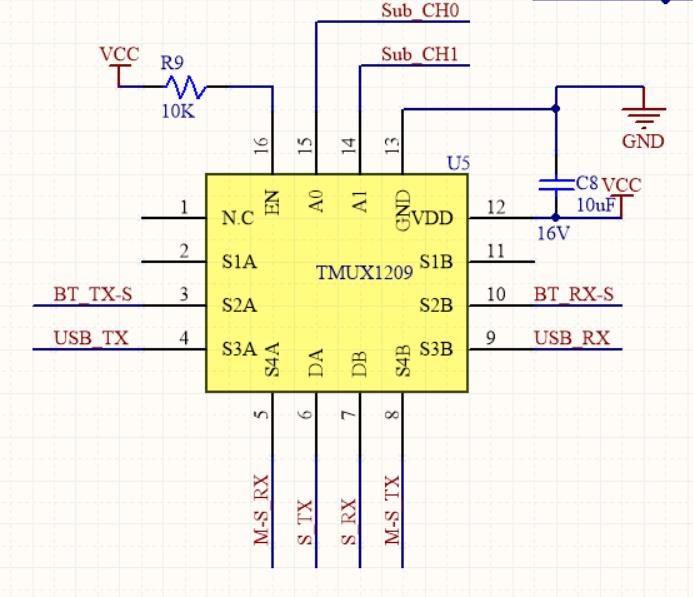

2.如下面的图，是9脚和14脚是否需要接阻容？

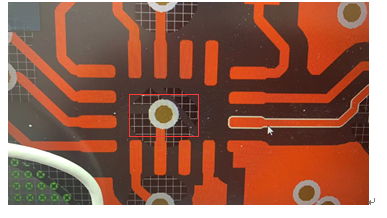

3.如下图IC下面PCB可以打一个孔，会不会对芯片有影响？

4 年多前

0 Amy Luo 4 年多前

TI__Guru**** 185470 points

您好，
TMUX1209的原理图可以上传一个清晰的吗，现在这个看起来非常模糊，layout可参考数据手册11 Layout章节，建议使用最少的通孔和拐角来布置高速信号，从而减少信号反射和阻抗变化。当必须使用通孔时，增加其周围的间隙尺寸，以最小化其电容。每个通孔都会在信号传输线中引入不连续性，并增加从板的其他层接收干扰的机会。

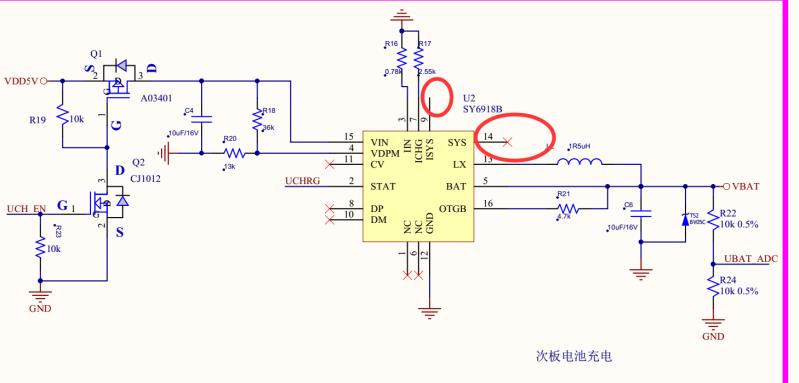

关于SY6918B，它不是TI的产品，抱歉不能提供相应的支持，请咨询相应公司的技术支持
