请教二极管限幅问题

user5777806

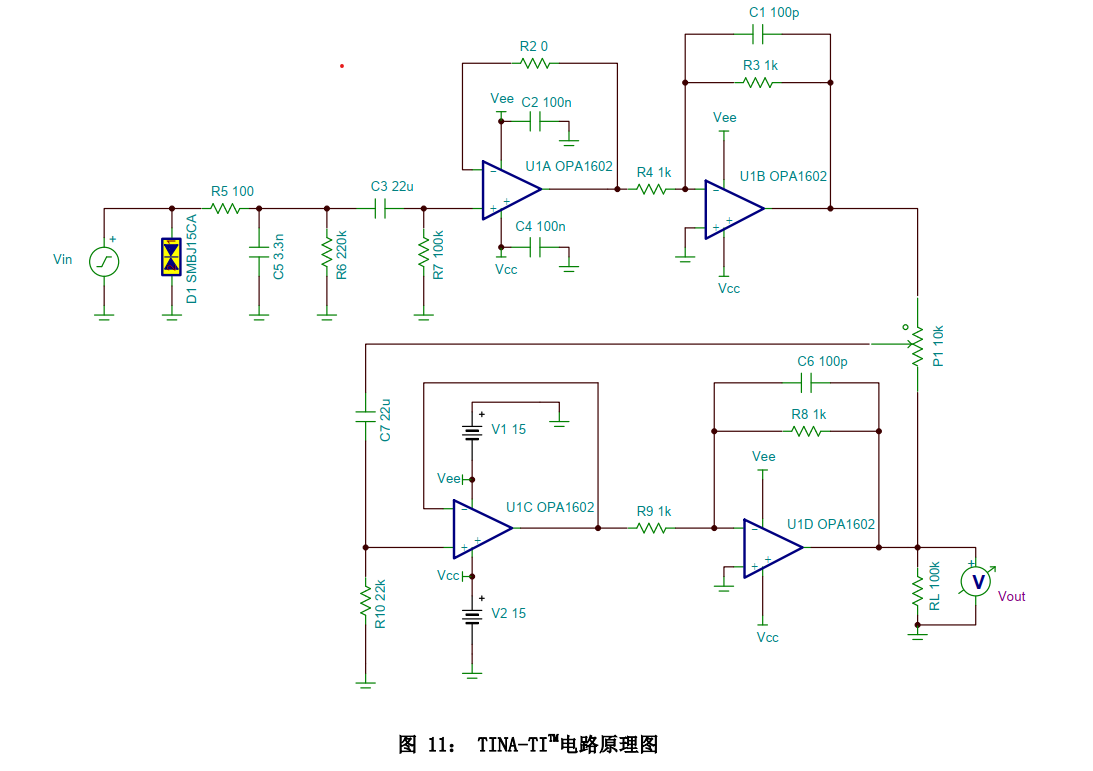

TI官网一个音频控制器,限幅为1.228VRMS，二极管使用的是SMBJ15CA,IC电源用的是双15V,请教下二极管的参考点是0V还是15V，能不能把二极管换成SMBJ11CA.用TI软件仿真时,二极管不起作用,输入2V或16V，输出没变化,请教下怎么回事

0 user151383853 7 年多前

Guru 63421 points

SMBJ15CA 是个 TVS 管, 具有吸收过压能力. 换成SMBJ11CA 吸收电压值不同

0 Amy Luo 7 年多前

您好，
SMBJ15CA TVS管是用来吸收浪涌电流的，TVS管的VRWM要大于或等于被保护电路的工作电压，若选用的VRWM太低，正常工作时器件可能被击穿或因反向漏电流太大影响电路的正常工作。TVS管保护的是与其并联的电路，电路中TVS管的参考点是GND 0V。

0 user5777806 7 年多前回复 Amy Luo

参考点是0，如果想把限幅值限的更低的话,限幅为1.228VRMS，可以把SMBJ15CA换成SMBJ11CA或者SMBJ08CA及其他了。

0 Amy Luo 7 年多前回复 user5777806

您好，SMBJ15CA是 TVS管，是使电路元件不受瞬态高能量的冲击而损坏用的，起到的是保护的作用，虽然它也能将电压钳位住，但是一个范围不太精确，TVS主要用于瞬态高压保护，不建议用作限幅。

0 user5777806 7 年多前回复 Amy Luo

查了下SMBJ15CA参数,VBR为16.7V,最大箝位电压（Vc）24.4V，不能满足使用.因音频IC输入灵敏度为0.7V,最大1V。现想做限幅保护电路图，防止过载失真,找不到合适的电路,帮忙给推荐下二极管或电路。谢谢
