TAS2110喇叭没声音，提示TDM clock error

qing

Prodigy 140 points

Other Parts Discussed in Thread: TAS2110

您好，

我用I2S连接TAS2110输出音频数据，I2S配的采样频率是16k，SBCLK和FSYNC的比率是64 （TDM_DET寄存器值为0x21）。

但是"page0 0x24" 对应的INT_LTCH0寄存器的值一直为0x4，"Interrupt due to TDM clock error"，并且一直都没有声音。

（由于出现TDM clock error之后会自动把PWR_CTL置为0xe，所以我还修改了INT_CLK的值为0x45，所以寄存器中能看到PWR_CTL一直是0xC。）

我打印了寄存器列表，麻烦您帮忙看一下是TAS2110配置错了，还是I2S传过来的时钟有问题，感谢~

reg_print.zip

4 年多前

0 Amy Luo 4 年多前

TI__Guru**** 185470 points

您好，
如数据手册8.3.11 Faults and Status章节所述，如果设备检测到TDM时钟出现如下任何故障，设备将转换为软件关闭模式：
•无效的SBCLK与FSYNC比率
•FSYNC频率无效
•SBCLK或FSYNC时钟停止
因此，请检查这些时钟的正确性

0 qing 4 年多前回复 Amy Luo

Prodigy 140 points

Amy，

谢谢你的答复，但是我检查了这3个条件，看起来也都是符合Spec要求的。

SBCLK与FSYNC比率为64；

FSYNC频率为16K；

时钟并没有停止。

但是仍然会上报TDM clock error。

我现在通过写INT_CLK对应的BIT[2]为1来强制清零（Clear INT_LTCH registers），可以保证不触发Softeware Shutdown，并且喇叭有声音了。

但是TDM Clock error还是一直存在。。

请问还有没有别的地方可以排查？谢谢

0 Amy Luo 4 年多前回复 qing

TI__Guru**** 185470 points

您实测SBCLK、FSYNC频率是多少

0 qing 4 年多前回复 Amy Luo

Prodigy 140 points

fsync是16K的采样频率
sbclk为1024K

0 Amy Luo 4 年多前回复 qing

TI__Guru**** 185470 points

不知道您的问题解决了没有，我将您的问题发布在了E2E论坛上，但是还没有给出原因，您也可以关注帖子的回复：
e2e.ti.com/.../3600336

0 qing 4 年多前回复 Amy Luo

Prodigy 140 points

Amy，

谢谢您的帮助，问题目前还没有解决，还是和之前一样，可以播放声音，但是有TDM clock error的错误。

我会关注一下英文论坛的情况，谢谢~

0 Amy Luo 4 年多前回复 qing

TI__Guru**** 185470 points

别客气，E2E论坛有动态，我会尽快回复您的

0 Amy Luo 4 年多前回复 Amy Luo

TI__Guru**** 185470 points

E2E论坛已有回复：
建议使用End System Integration从PPC3获取设备配置脚本，这样您可以选择您使用的采样率
您可以提供一下SBCLK和FSYNC信号的示波器波形吗？设备应支持16kHz和64的比率
您使用的是EVM还是自己设计的系统？

0 qing 4 年多前回复 Amy Luo

Prodigy 140 points

您好，

我们用的是自己的系统，所以之前开始开发的时候，完全没有使用PPC3，然后也没有采购evm评估板…

现在我这边获取到了PPC3软件，可以按照您说的，参考一下PPC3导出的配置脚本。但是由于没有评估板，也没有办法实际操作TAS2110来测试是否配置OK。

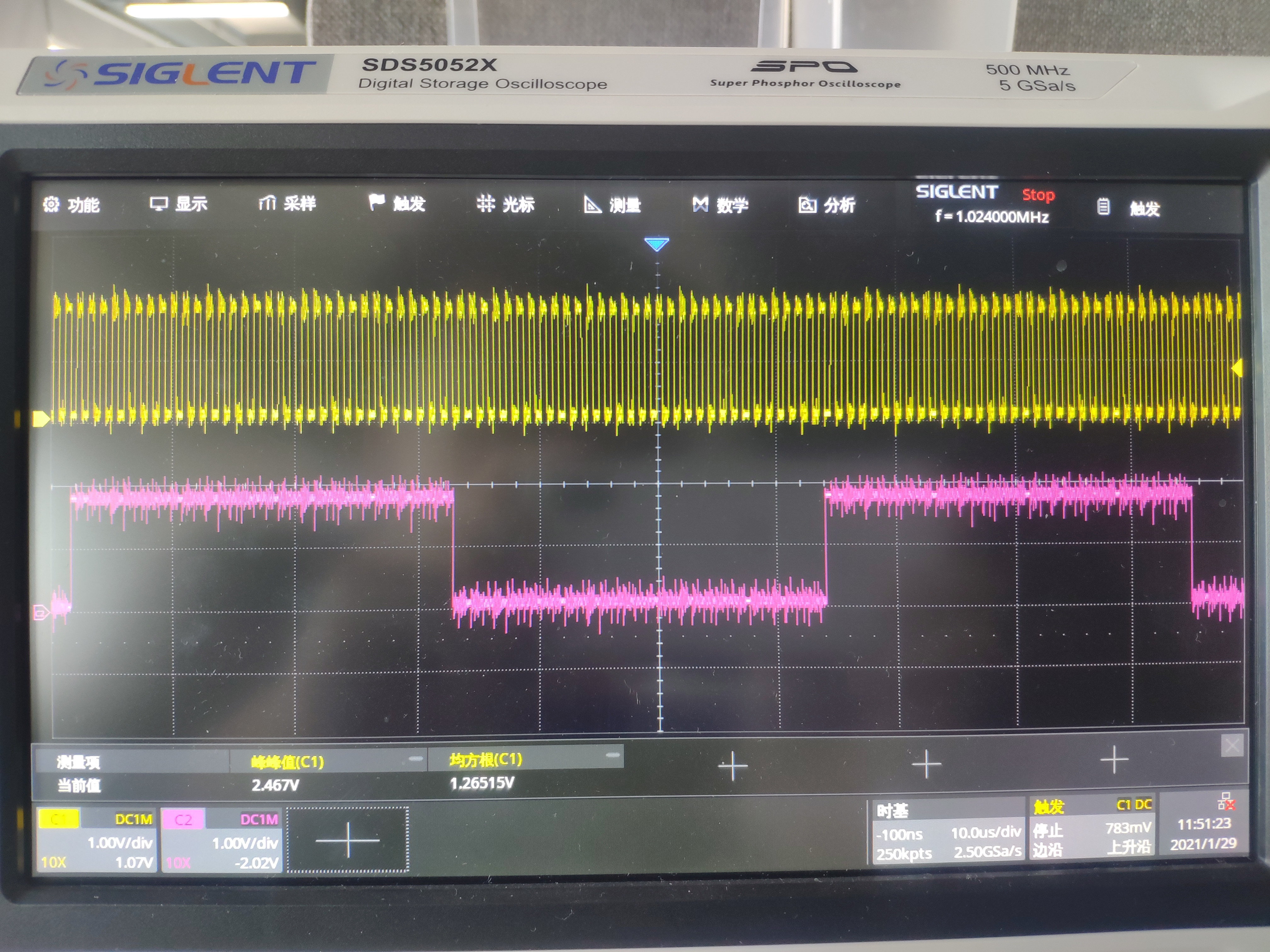

下面是我今天测的波形图，同时测试了SBCLK和FSYNC的时钟，请您参考一下，同时再上传一份寄存器打印。

全屏 reg_print_01_29.log 下载
