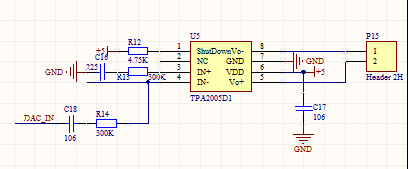

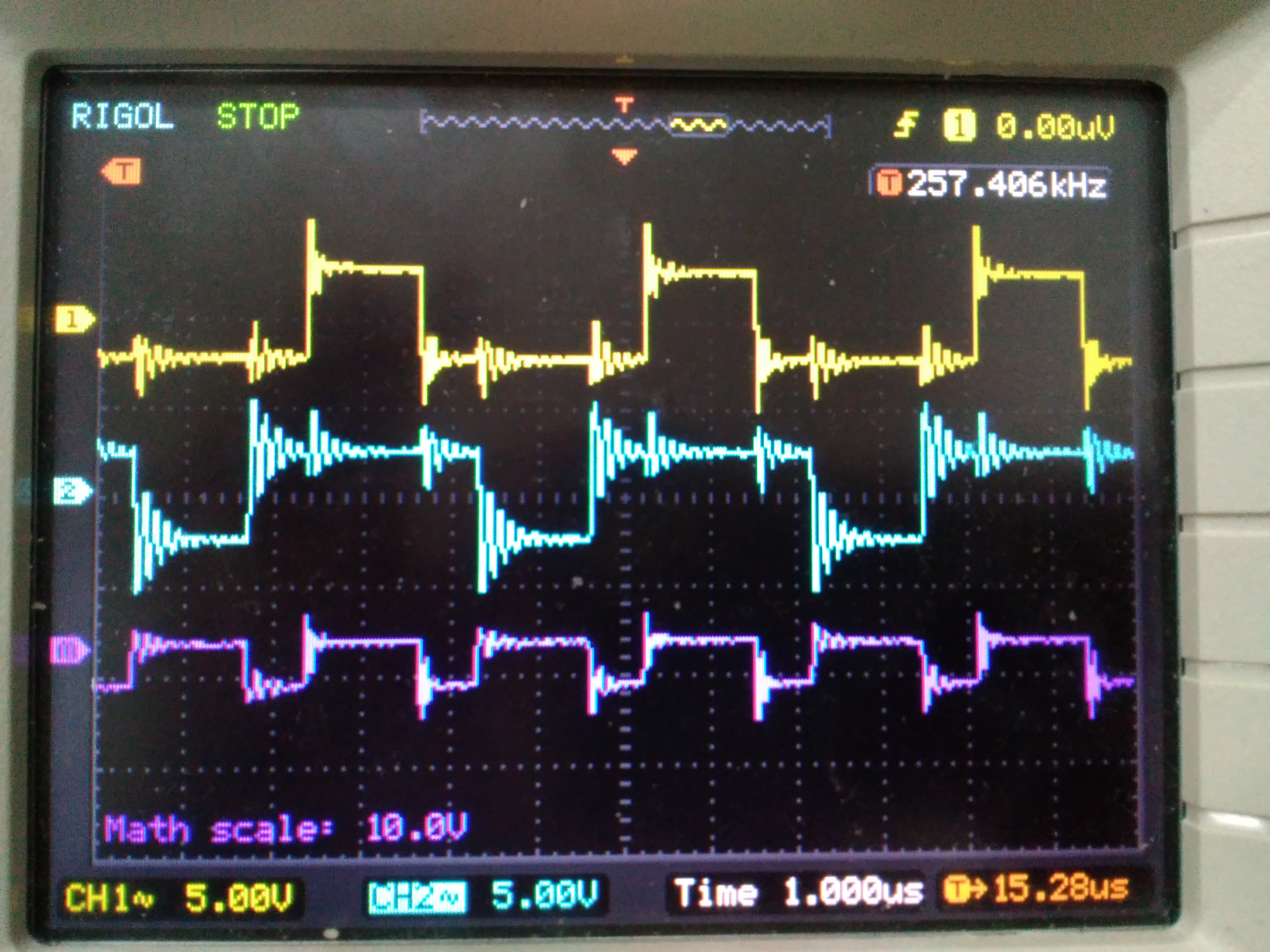

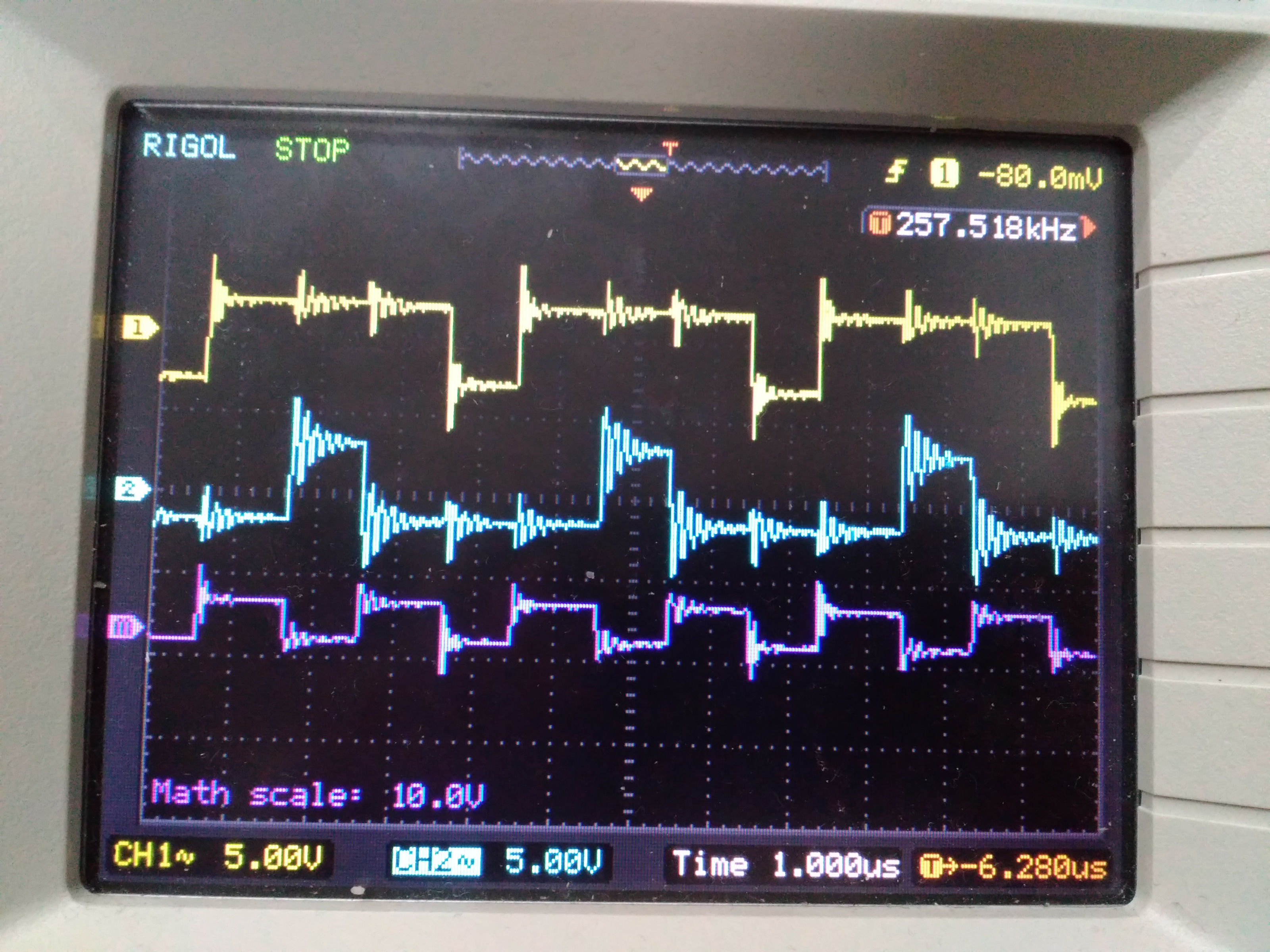

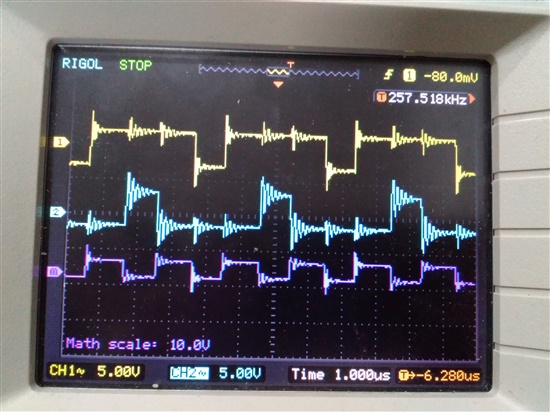

最近用TPA2005D1搭了一个音频放大电路，试了一下，功能可以了，但是在测输出端Vo+和Vo-的波形时，发现有杂波，电路图和波形图在下面，请知道的大神帮忙分析一下，怎么去杂波？？
你的PCB图呢？恕我直言，按我看，推倒重新画PCB，重来！你的波形已经说明连线有多糟糕，但你根本没意识到，只抓着原理不放。这样；没赢的机会。

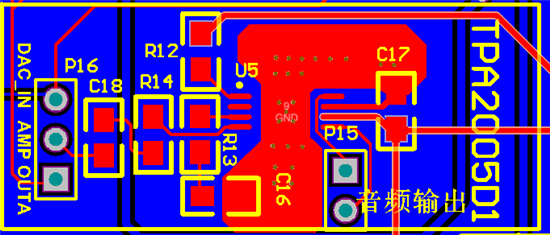

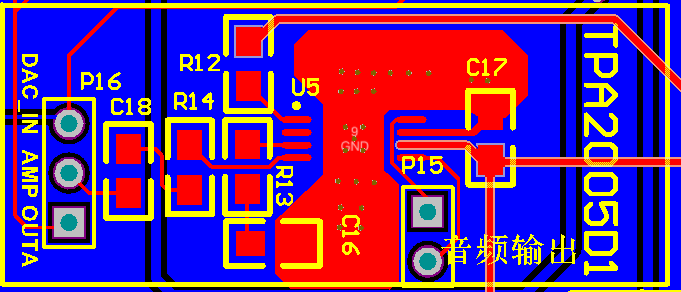

你好，我是新手，第一次画PCB，请问一下，我的PCB哪里有问题呢？下面是我的PCB
亲；与输出端对应的底层PCB不要覆铜。建议输出串个小电感试试。
你好，我弱弱的问一句，与输出端对应的底层PCB不覆铜有什么好处吗
没噪音，能降低损耗，还能提高电磁兼容性。
好的，那我直接在5脚和8脚接一个小电感试试，，大概要多大的电感，能跟我说一下原理吗
1-4uH小标贴即可。
这个电感加了有什么用处呢？这里没有LC呀？
这有点像乒乓球。用拍子压弹跳种的球时，你会发现，距离大时，乒乓球会弹的很欢。当把它几乎完全压在桌上时，就再也跳不起来了。电感就是那个球拍
LC无处不在
安电容定义，两彼此绝缘且相对的两个导体即为电容。你看，你的输出与地可是这样的？ 电感也皆如此。。。
好的，明白了，谢谢指点
这就是高频与音频的区别。。。
您好，这个电路的输入信号看波形输入了PWM，这样我觉得也是有问题的吧，这个芯片按原理说应该输入DA后的模拟音频信号才好啊。
直接PWM音质能好吗？
