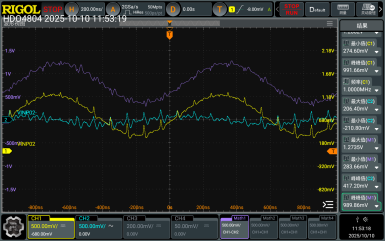

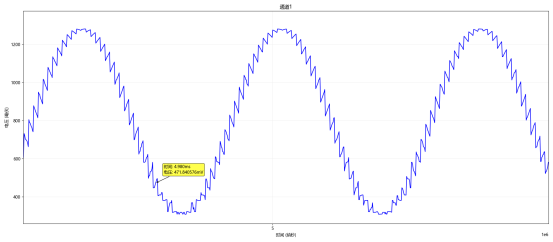

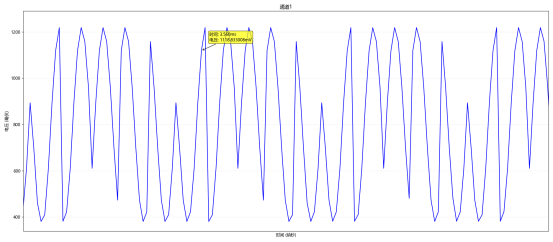

我现在在用ADC3662测试输入输出波形，输入波形1mhz正弦波，采样频率10MPS。示波器图是ADC的模拟输入端测得的，紫色是相减后的差分信号，上位机图是ADC转换后的波形。可以看出输入和输出完全不一样，输出波形仿佛被一个1MHz的波形调制了。测量直流信号时，智能看到噪声，看不到明显的头条只波形，但测量交流信号时，就能看到一个明显的约1MHZ的干扰，请问是什么原因？（另外2张图片是输入信号在20khz和30khz时测量的输出波形，可以看出也有明显的像刺一样的干扰，这和输入波形明显不一致）
您好， 已经收到了您的案例，调查需要些时间，感谢您的耐心等待。
您好，

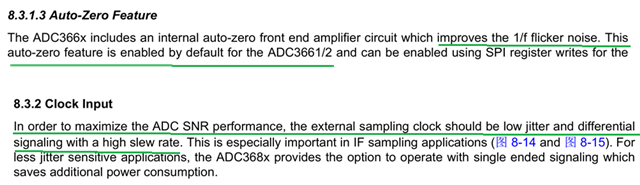

噪声问题建议先检查电路设计 ADC3663EVM 评估板 | 德州仪器 TI.com.cn
上述噪声问题和时钟抖动我都不存在，并没有说明输入和输出不一致的根本原因，还有可能是哪些其他原因呢？
