按照ADS826芯片手册给出的参考设计，设计出来的ADS826采样电路，不能正常工作，OPA690放大器输入端是一个500mv左右的15MHz的正弦震荡信号，AD的时钟是由FPGA提供的，当不给AD时钟时放大器OPA690能够正常放大，当用FPGA给AD提供60MHz的时钟，就会有很大噪声，采集的数据也都是噪声，怎么解决？有没有推荐的ADS

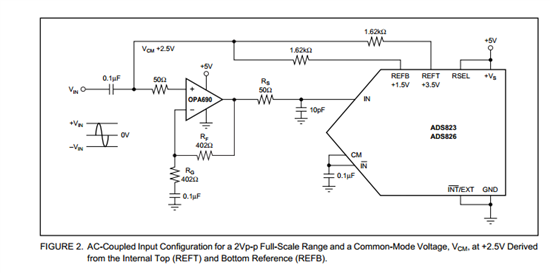

826采集电路的PCB布局布线?（附件中是参考芯片手册，所设计的电路）
按照ADS826芯片手册给出的参考设计，设计出来的ADS826采样电路，不能正常工作，OPA690放大器输入端是一个500mv左右的15MHz的正弦震荡信号，AD的时钟是由FPGA提供的，当不给AD时钟时放大器OPA690能够正常放大，当用FPGA给AD提供60MHz的时钟，就会有很大噪声，采集的数据也都是噪声，怎么解决？有没有推荐的ADS826采集电路的PCB布局布线?（附件中是参考芯片手册，所设计的电路）
