ADS1256的通道使能以后会有在端口一个电压1.35mV，不知道是否正常？也就是说不能进行低于1.35mV电压采样！

检查硬件电路的问题，是不是由于布线或者其他问题引起的这个电压。芯片本身肯定设置为输入，是没有电压的。把这个端口拉到地，也是测量的1.35mv吗？

这个绝对不是硬件布线的问题！我现在有通过一个100K下拉电阻到地，同样测到1.35mV电压，当然悬空的时候这个电压肯定是不稳定的，也是随机的！到几十mV甚至上百mV!你这个分析说不过去，我只要大于1.35mV时候采样就不会有问题！

当我把使能的通道直接对地短路时，测到的电压是0.0000526到0.0000548之间跳动，这个误差我是允许的关键是说为什么小于1.35mv的电压我就测不到？为什么都是1.35mV-1.36mV之间?

有谁可以帮忙解释一下？？

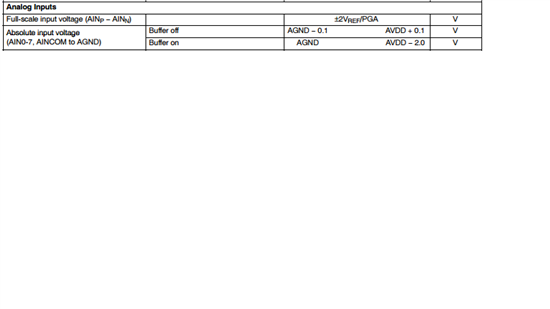

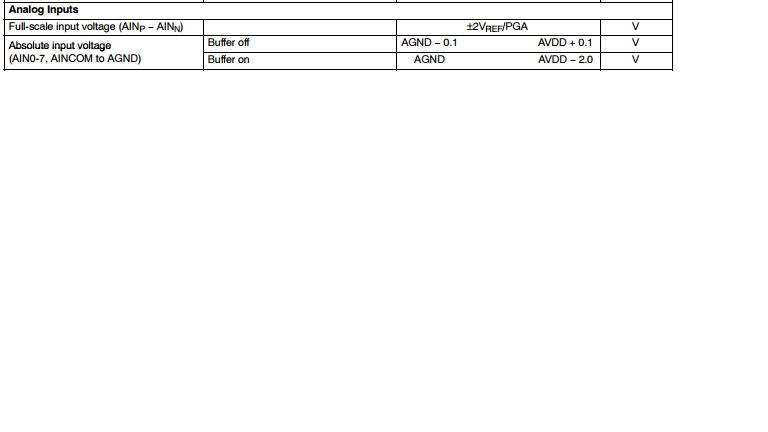

AIN0~7的输入信号最低可以到AGND-0.1V. buffer enable的话最低也能到AGND，所以1.35mV以下应该是没问题的。

您的意思是在输入端口AINx就被拉高？

换个端口测试一下，测试的时候使用外部设备测量一下端口的实际电压看是否正确。

用安捷伦的数字万用表也测试过，和我程序读到的值是相同的！

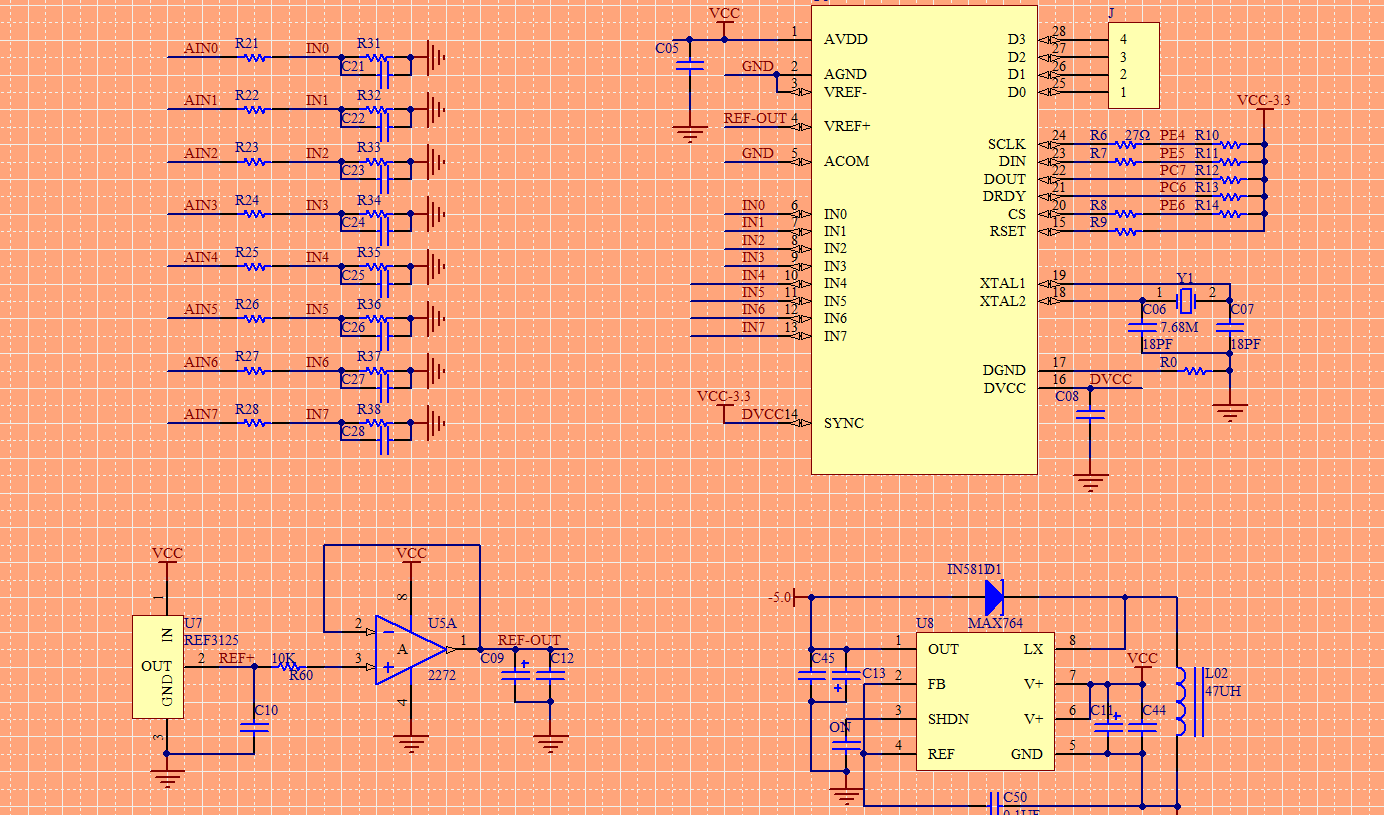

R21-R28取电阻为10-10K电阻都试过；C21到C28为10PF、100PF、0.1uF电容都试过；R31到R38取电阻10K和100K也试过，都一样！当然R21-R28会与R31-R38构成分压也考虑过；还是没找到问题！

只要对应的AD采样端口（AIN7或者Ain6）不开启采样即使能就不会影响该电压，当AD端口（AIN7或者Ain6）不开启采样的时候端口管脚上的电压依旧是0.42mV；只要使能采样以后端口电压就会输出1.35-1.37mV电压；那么我觉得这个可能就是AD芯片本身的结构原因，也就是说该芯片不适合做微电压采样！
