SN65LVDS349 差动接收器问题。

user1978368

Other Parts Discussed in Thread: SN65LVDS349, SN75157

你好，我想用SN65LVDS349做差动信号接收。这个芯片的供电电压是3V. 我接收的信号是0V到5V的差分信号。信号是从光栅尺输出的。

请问：在3V供电的情况下，5V信号可以直接连接到SN65LVDS349的输入端吗？

谢谢！

0 Mickey Zhang 7 年多前

5V输入电压是指RIN+与RIN-的差分电压还是指RIN+,RIN-的共模电压？SN65LVDS349 RIN+与RIN-的差分电压
范围是0.1V~3V，共模电压范围-4V~5V,您可以参考datasheet 第5页 RECOMMENDED OPERATING CONDITION。

0 user1978368 7 年多前回复 Mickey Zhang

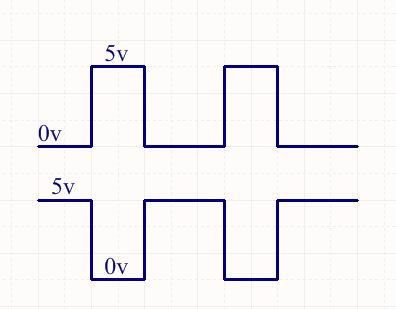

RIN+与RIN-的差分信号是这样的：

0 user1978368 7 年多前回复 user1978368

0 Mickey Zhang 7 年多前回复 user1978368

我所说的差分电压是指(RIN+ - RIN-）的值，共模输入电压是指RIN+,RIN-的电压，请您确认好您的输入电压。

0 Kailyn Chen 7 年多前回复 user1978368

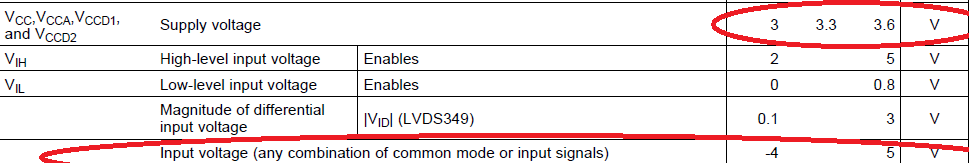

您看下这个电气参数表格，供电电压范围最大3.6V，虽然每个输入引脚的电压范围为-4～5V，但是差分信号的VID绝对值需要保证在0.1～3V范围之内，如果按照您的这个差分输入，那么输入范围为-5V~5V，不在VID范围之内，所以这个差分输入是不允许的。

0 user1978368 7 年多前回复 Kailyn Chen

谢谢你的回复！

那可以推荐一款这种IC给我用吗？

最好引脚排列的输入和输出各在IC的一边的，像SN65LVDS349这样。这样方便报线啊！

谢谢！！！！！

0 user1978368 7 年多前回复 user1978368

用5V供电也行。谢谢！

0 user1978368 7 年多前回复 Kailyn Chen

谢谢你的回复！

那可以推荐一款这种IC给我用吗？

最好引脚排列的输入和输出各在IC的一边的，像SN65LVDS349这样。这样方便报线啊！

谢谢！！！！！

5V供电的也行.

0 Kailyn Chen 7 年多前回复 user1978368

您需要差分输入，单端输出吗？如果是的话，可以看下SN75157这款差分接收器，+-7V宽输入共模电压范围，TTL 输出。
