ADS8689转换值计算

user6235274

Other Parts Discussed in Thread: ADS8689

设置单极性5.12V

ADS8689_ReadWrite(ADS8689_WRITE_FULL, ADS8689_RANGE_SEL_REG, 0x000B); // 单极性5.12
Delay_ms(100);
ADS8689_ReadWrite(ADS8689_WRITE_FULL, ADS8689_DATAOUT_CTL_REG, 0x7d00); //Value output is the conversion data

每秒读一次转换值

ADS8689_ReadWrite(ADS8689_NOP, 0x00, 0x0000);
ADS8689_ReadWrite(ADS8689_NOP, 0x00, 0x0000);

这个转换值要通过什么公式计算出电压是多少伏？

4 年多前

0 Amy Luo 4 年多前

TI__Guru**** 185470 points

您好，
用该器件二进制格式的输出乘以LSB值，LSB值请查看数据手册7.3.8 ADC Transfer Function部分，对于参考电压VREF=4.096 V，表4列出了与不同输入范围相对应的LSB值。

0 user6235274 4 年多前回复 Amy Luo

Prodigy 70 points

如您所说，设置ADS8689量程为单极性5.12V，LSB为78.125uV，AIN_P输入电压为0V，读取二进制数值0x7E83，乘以LSB之后为2.530V。我在网上找到一个公式 x = (float)(5.12*(temp-32768)*4.096/65536);是这样计算的，现在不知道怎样正确计算？

0 Amy Luo 4 年多前回复 user6235274

TI__Guru**** 185470 points

根据数据手册Figure 65.输入电压为0的话，输出code应该也是0，所以请检查您的寄存器设置和读取数据时序是否正确

0 user6235274 4 年多前回复 Amy Luo

Prodigy 70 points

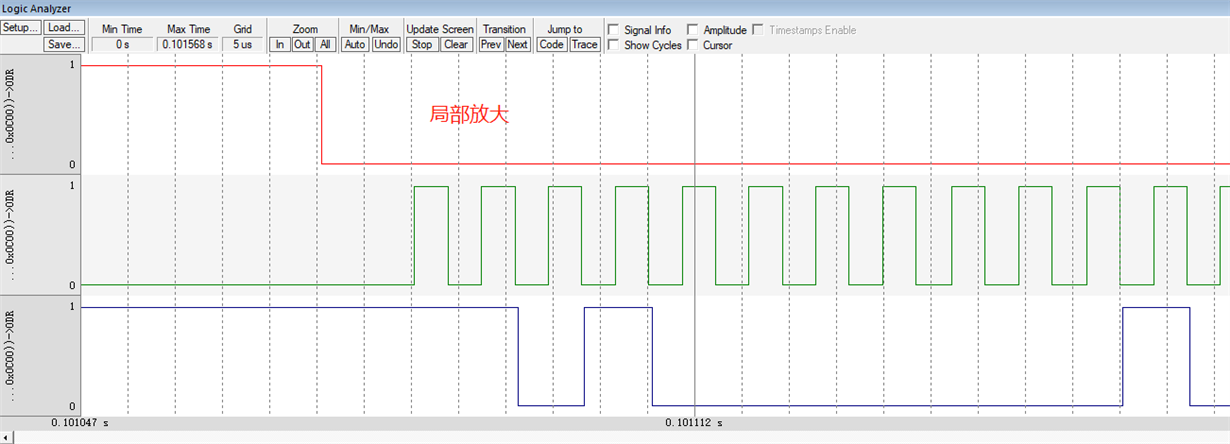

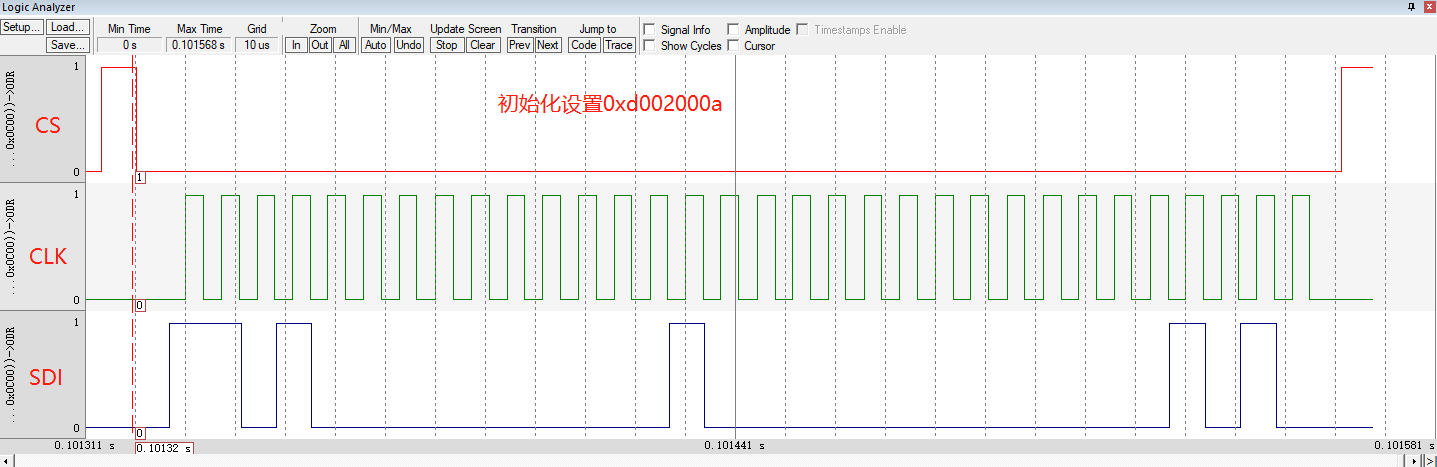

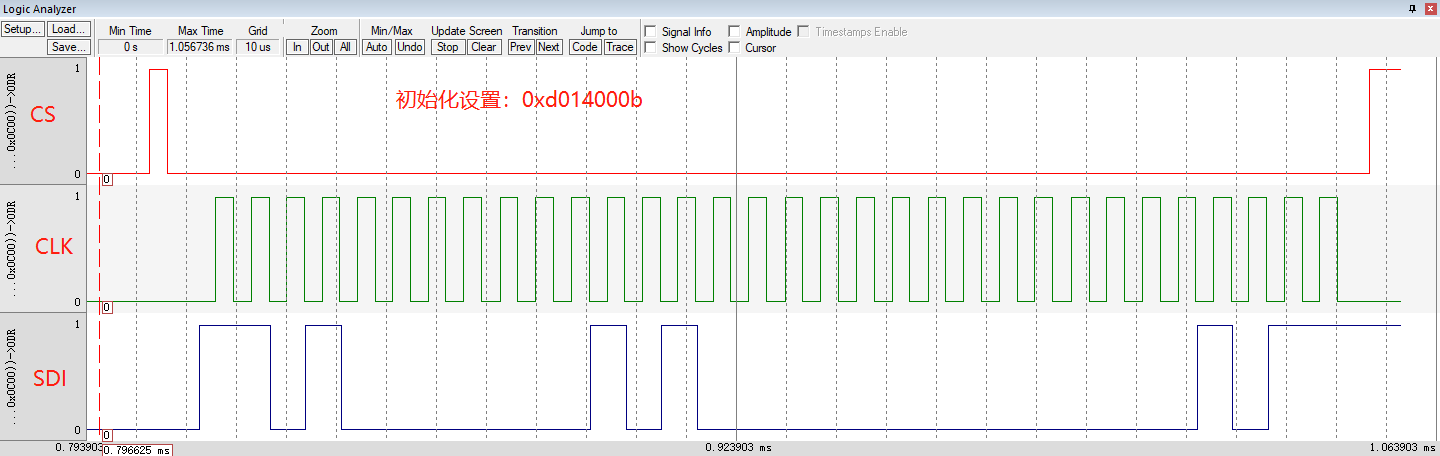

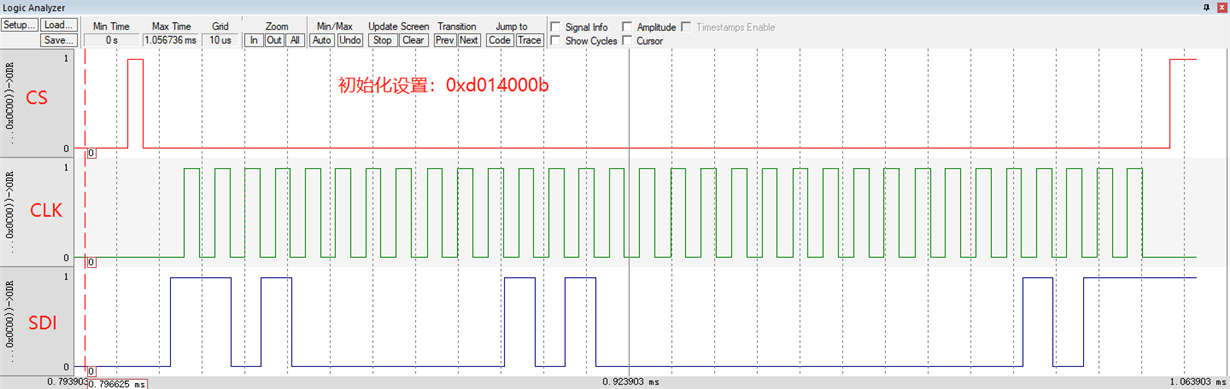

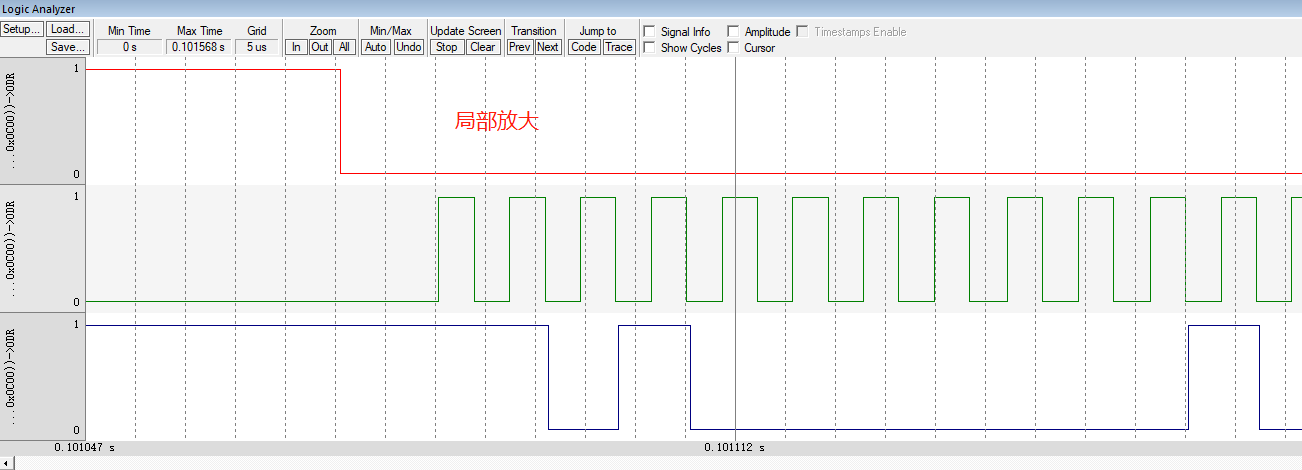

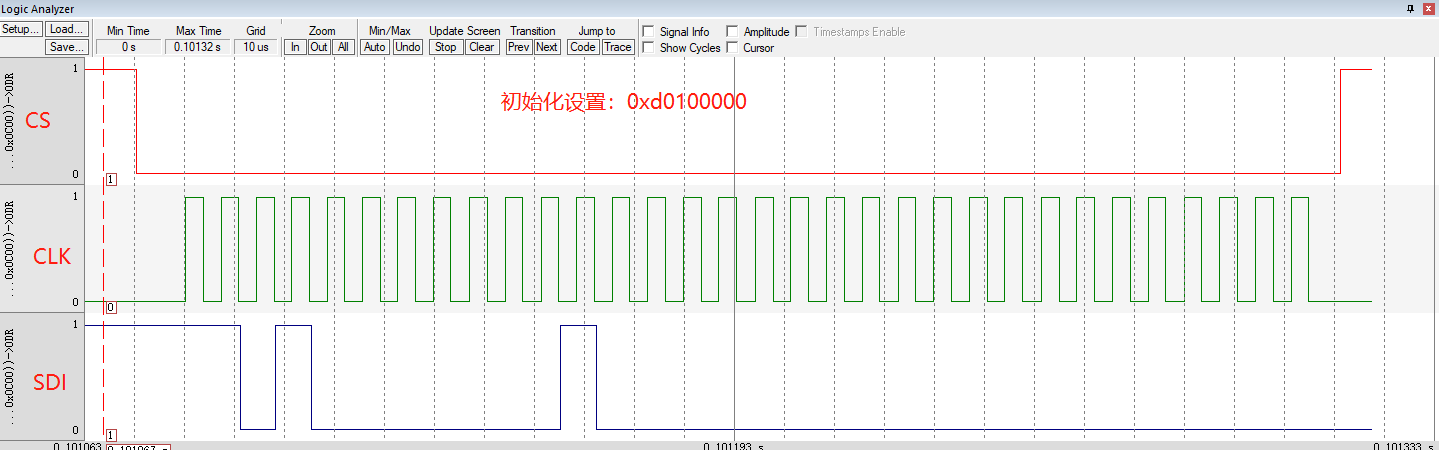

ADS8689_ReadWrite_Simulation(ADS8689_WRITE_FULL, ADS8689_RANGE_SEL_REG, 0x000B); // 单极性5.12
Delay_ms(100);
ADS8689_ReadWrite_Simulation(ADS8689_WRITE_FULL, ADS8689_DATAOUT_CTL_REG, 0x7d00); //Value output is the conversion data
Delay_ms(100);
我只是设置了这两个寄存器，没有其他设置，并且能够正确读出这两个寄存器的值，不知道该从哪里入手解决。
