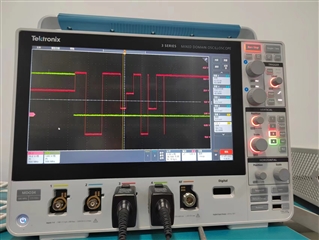

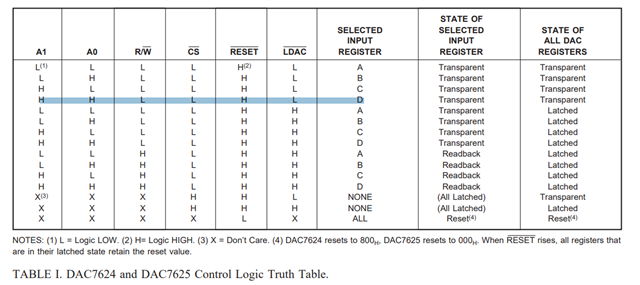

当A1引脚保持为低电平时，此时按照datasheet配置输出的通道应为A或B通道，但是发现D通道输出的电压值也在改变，如下图示波器所示，绿线是A1电压，红线是D通道经一个高压运放放大后的信号，在A1由高电平转低电平时D通道输出不应产生变化，这是什么问题呢？断开后面放大电路，直接测量D通道的输出也是这种问题，求工程师可以解惑，谢谢
当A1引脚保持为低电平时，此时按照datasheet配置输出的通道应为A或B通道，但是发现D通道输出的电压值也在改变，如下图示波器所示，绿线是A1电压，红线是D通道经一个高压运放放大后的信号，在A1由高电平转低电平时D通道输出不应产生变化，这是什么问题呢？断开后面放大电路，直接测量D通道的输出也是这种问题，求工程师可以解惑，谢谢
您好，
D通道在A1为低电平时，确实不该输出，D通道是否受到了数字干扰信号，请查看下PCB设计，在D通道输出走线附近是否有走线比较近的数字信号？
另外，您测试了几块板子是这种现象？可以多测试几块板子吗？以排除焊接和芯片损坏的原因
