ADS830内部参考问题

dahong he
Intellectual 310 points
Other Parts Discussed in Thread: ADS830

你好！最近做一个电路要用到ADS830，我看了它的芯片手册，说它的参考电压，可以内外部参考，但我看完手册，就没提到它的内部参考电压到底是多大，因为我想用内部参考，你们能告诉我它的内部参考电压是多少吗？如果用到外部参考，它的外部也没有接参考电压的的引脚？所以来请教各位TI的老师。如果可以的话给我提供一个完整的ADS830的应用电路图，（各引脚怎样连接），谢谢了！

  • 0
    TI__Guru**** 308311 points

    Hi

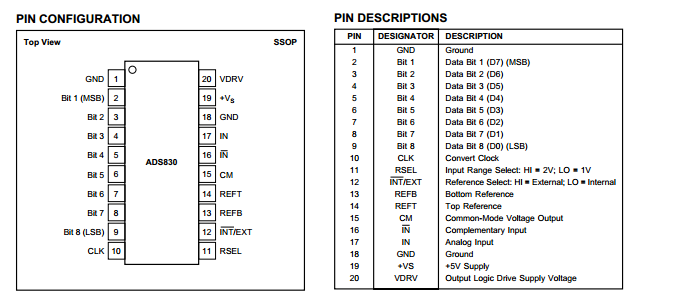

            见datasheet中Pin脚定义：

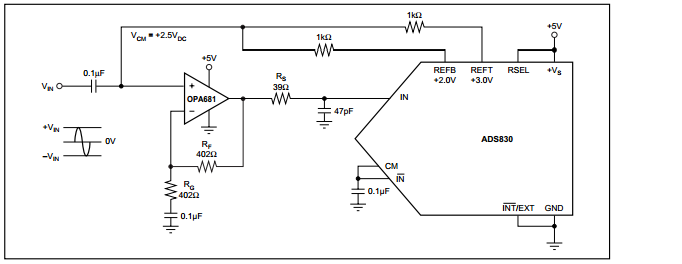

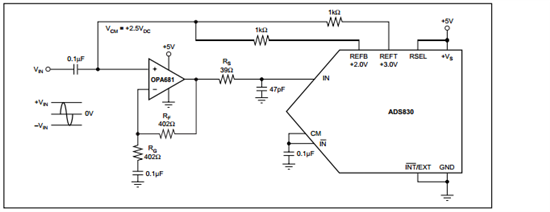

       INT/EXT脚决定内部参考电压或者外部参考电压，当选择内部参考电压时INT/EXT 接GND, 见如下电路（来自datasheet）：



       此时REFB=2V, REFT=3V, 此时你可以认为REF=REFT-REFB=1V, 并有RSET决定满刻度1VPP/2VPP.。



  • 0 回复 Johnsin Tao
    Intellectual 310 points

    你好，还是有点不太明白，他的参考电压为什么要设置两个，REFT和REFB，发现其他的芯片都是一个参考电压，这样就明显知道我设置的参考电压是多少，在进行AD采样后，把采到的幅值大小根据参考电压的大小来进行二进制转化，那现在使用ADS830，我怎么根据参考电压来进行数字量的转化，就像你所说的，此时参考电压REF=REFT-REFB=1V,是按照1V来参考实现模数的转化吗？

  • 0 回复 dahong he
    TI__Guru**** 308311 points

    Hi

       这颗芯片和其他芯片不同。这个芯片采用差分参考电压，很可能是因为要产生一个2.5V的共模电压。

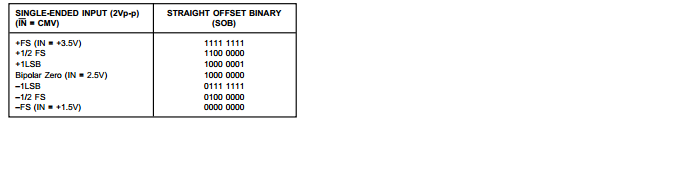

       在量化关系中其实并没有用到参考电压，而是用到满刻度FS, 而这个之前提到过，内部参考电压设置后，用RSET来设定FS， 见下表：
