ADS1246采集电压疑问

zhaoyun tang

看到论坛里有帖子内容如下：

差分输入ADC，一定要注意输入共模电压的要求。这个是与单端输入的ADC一个很大的区别。

ADS1246/7/8，的负输入端是不能直接接地的。

有些不解，我现在是用正负2.5v的电源供电，Vref采用2.048v，准备采集-400mv到400mv范围内的电压，所以我准备设置PGA为4，那么负输入端要如何连接？上面说什么还得考虑共模电压？我想是不是直接引出来？到时VINP接传感器正极，VNN接传感器的另一极，明白的给指点下，谢了

0 Wayne Xu 12 年多前

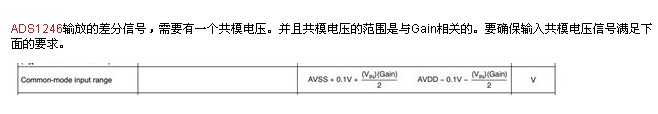

这是由于差分输入的ADC的输入信号，必需要在一定范围上。就像你截的图的要求。其实，这就是表示，输入的信号必需在这有范围内才行。针对你的应用，需要把信号提高到AVDD/2. 以此为中心的+/-400mV位置最好。

0 zhaoyun tang 12 年多前回复 Wayne Xu

不好意思，首次接触这个，我对您说的不理解。把信号信号提高到AVDD/2,以此为中心的+/-400mv 是什么意思？您说的把信号提高到AVDD/2是指传感器后面加个放大电路么？能说的具体点吗？比如说电路上如何连接？麻烦了

0 Martin 12 年多前回复 zhaoyun tang

Hi Zhaoyun,

在你这个应用中，由于采用了正负2.5v的双电源供电，差分输入的共模电压在0V就好了。

你说的 “准备采集-400mv到400mv范围内的电压”，指的是 -400mv到400mv的对地电压吗？

0 Guoliang Li 12 年多前回复 zhaoyun tang

Expert 1380 points

如果被测电压不在这个范围内，就肯定需要用放大器来调制被测电压了。

0 zhaoyun tang 12 年多前回复 Martin

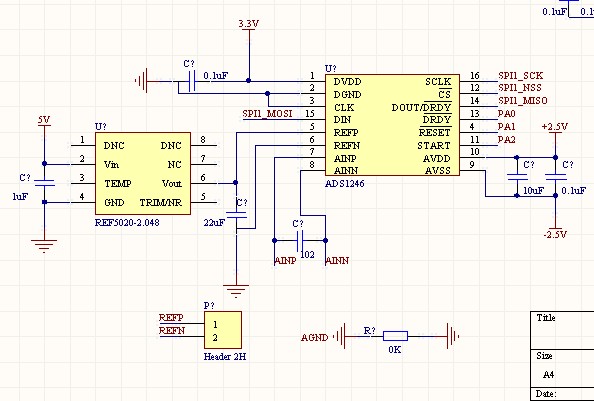

不是对地电压，实验室自己组装的一种混合电位型传感器，-400、+400是指两个引出端的电位差。请问这种情况下，我用附的电路图，VINP接传感器一端，VINN接传感器另一端，能否达到预期的采集数据？谢谢

0 Martin 12 年多前回复 zhaoyun tang

Hi Zhaoyun,

这需要确认你的传感器输出共模电压是多少？即这个传感器两个输出端的对地电压之和的平均值是多少？

0 zhaoyun tang 12 年多前回复 Martin

假设一端对地电压为600mv，另一端对地电压为300mv，那么差分信号为300mv，共模为450mv，共模信号的要求是在-2.5+0.1+（0.3*4/2）=-1.8v到2.5-0.1-0.6=1.8间，符合要求，这样采集是没问题的，是这样的么？

0 Martin 12 年多前回复 zhaoyun tang

对的，这样的输入电压是ok的！

0 zhaoyun tang 12 年多前回复 Martin

嗯，这下清楚了，谢谢

0 Martin 12 年多前回复 zhaoyun tang

Hi Zhaoyun,

如何回答已解决您的问题，请点击“是”，谢谢！
