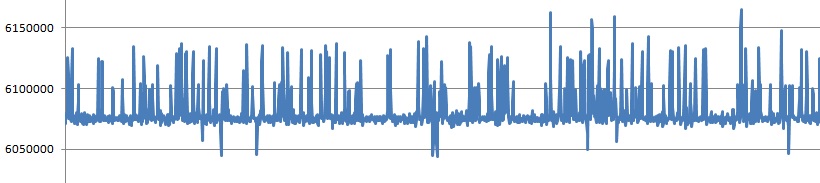

采用三导联的接法，采集出来的波形如下：
完全看不出来ECG波形，寄存器的配置和EVM一致，不知道问题出在哪里，请教一下各位高手,谢谢！
另外看了一下data sheet, 有两个疑问：
1. 29 pin PAD data sheet上标注的是No connect, 但是Schematic for the ECG With Bluetooth Low-Energy(www.ti.com/.../snvc112.pdf)
上PAD是接的地，这个有影响吗？目前没有接。
2. R1, R2, C1 (CMOUT, RLDOUT, RLDINV pin上的)这三个器件的值是如何确定的？ 目前用的是100K, 1M, 1.5nF.
谢谢！
R1 R2 C1这三个元件是用来做右腿驱动的，就是一个反相放大器，1M/100K是共模抑制倍数，理论上这个比值越大共模抑制能力越好，电容是用来做补偿的，防止环路不稳定。推荐使用EVM的参数值10K，10M，1nF
如果还是不行就检查一下你的电极怎么样呢，用EVM板测量时是什么样的？排除电极可能带来的问题。
然后电源是从哪里来？电源质量怎么样？
PS：关于右腿驱动共模抑制的原理可以参考附件
这篇文章
Hi Dylan,
我用EVM测量时能看到ECG的波形(稍微有点50Hz的干扰），现在把EVM板子上的ADS1293 disable后，

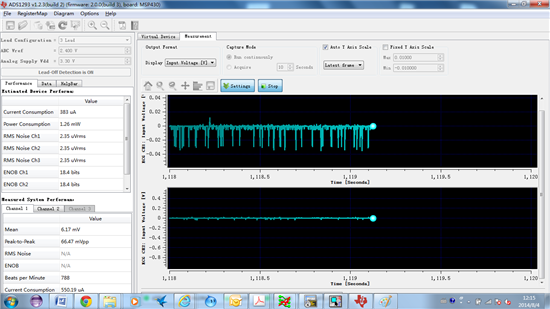

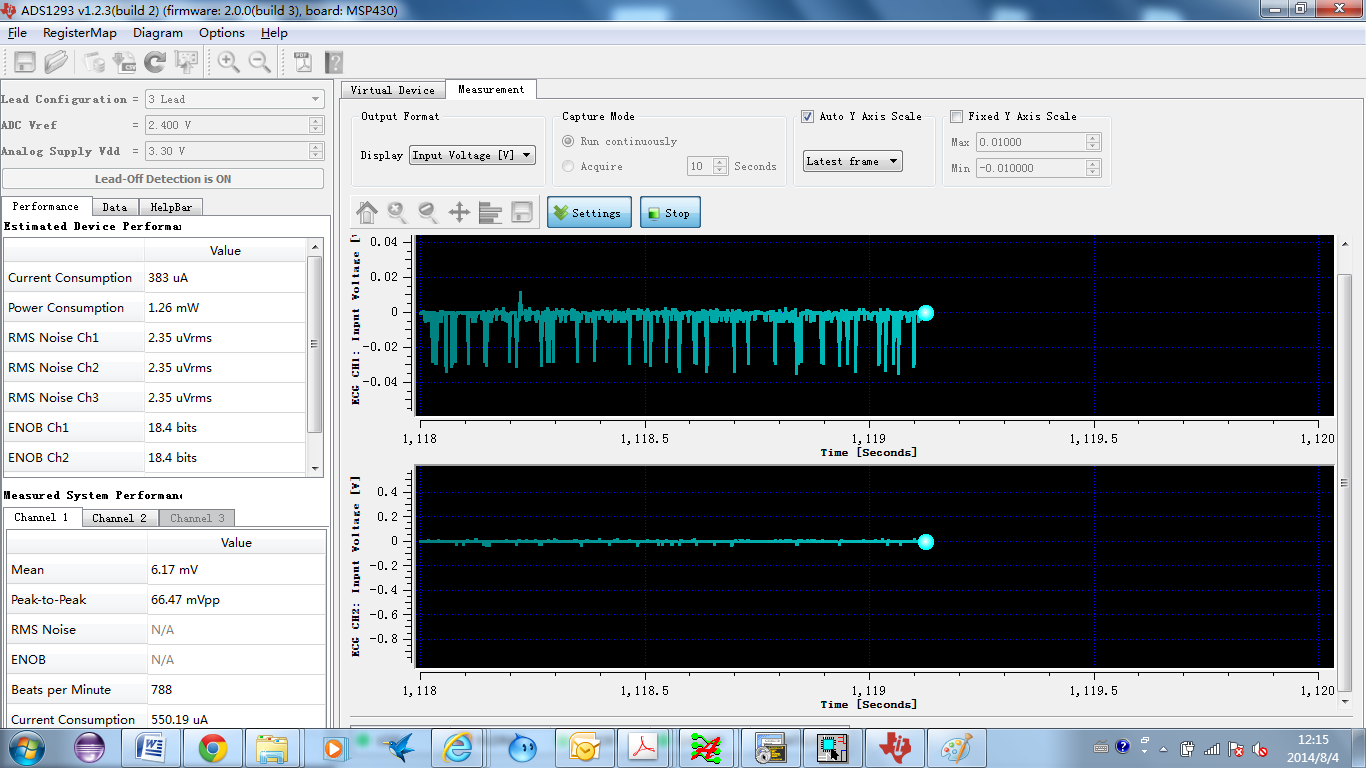

通过SPI接到自己做的ADS1293板子上，板子用电池供电，可以排除电极的问题了，抓到的波形如下：
还有可能是什么问题呢？谢谢！
