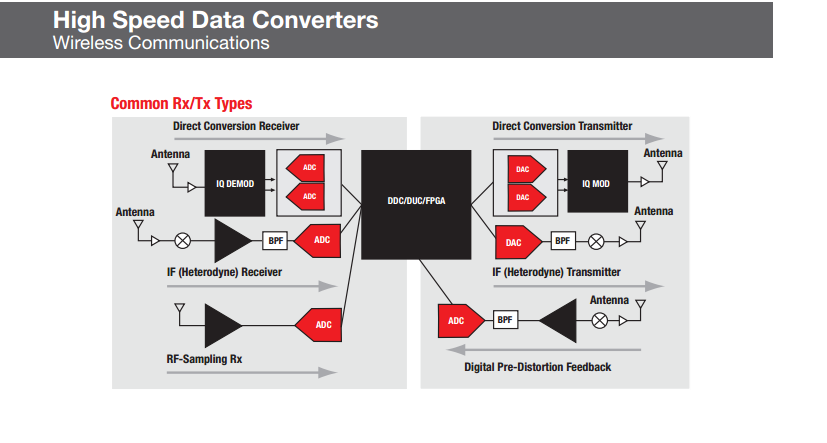

就是这个参考设计，有没有技术人员能帮忙分析一下啊？其中的中频发射接收以及RF采样的作用是什么？
这个不能保证接收和发射的数据完全一致。只能保证在一定的EVM和BER内，传输的信息是一致的
中频的发射和接收都是为了射频做准备的。因为这个是超外差的结构，需要IF这个环节
那如何能尽可能高的提高两边数字信号的匹配度呢？因为射频会衰减啊，AD输入的时候如果模拟电压和发射端调制前的不一样的话，出来的数字信号不就差很多了吗？
那个IQ调制器不是自己提供本振吗？接收的中频给哪个部分用呢？
信号的匹配度不是重要的问题。可以通过增益的调整来解决。数字信号的增益调整很容易的
模拟链路也有增益调整的。信息都是经过编码，加扰，等信号处理的。
DA转换前，基带数字信号是不是需要先通过DDC进行上转换啊？然后这个信号再通过DAC->IQ调制->发射？
接收端：接收->IQ解调->ADC->下转换得到基带数字信号？
哪个RFsampling是为了给IQ解调本振信号？而IF接收到的是为了给DDC？还是有点懵
仔细想了想还是觉得不对啊，接收端ADC转换出来的数字信号到底是不是基带信号啊？刘工您能不能给小弟解释一下这个原理图各部分作用都是什么啊？
D/A转换前，基带信号要经过DUC，U是up的意思。进行内插，滤波，NCO等功能，然后再DAC，IQ调制，放大，发射。
如果是零中频处理，IQ解调后就是基带信号，可以直接基带采样了。如果不是零中频，混频后，信号在中频的位置。这个时候就要用到中频采样，采后DDC
RF采样是最符合软件无线电概念的做法，也是最灵活的方案。后面需要DDC，降低数据率等工作
基带采样好理解，但是中频信号是如何处理的呢？发射端如果是基带信号直接DUC然后DAC，接收端的解调信号不应该直接是基带信号了吗？
发射后的数据同原始信号在幅度和相位上都有可能会变化。再考虑到各种不理想因素带来的EVM的恶化，可能更复杂。
找一本软件无线电的书看一下吧。
