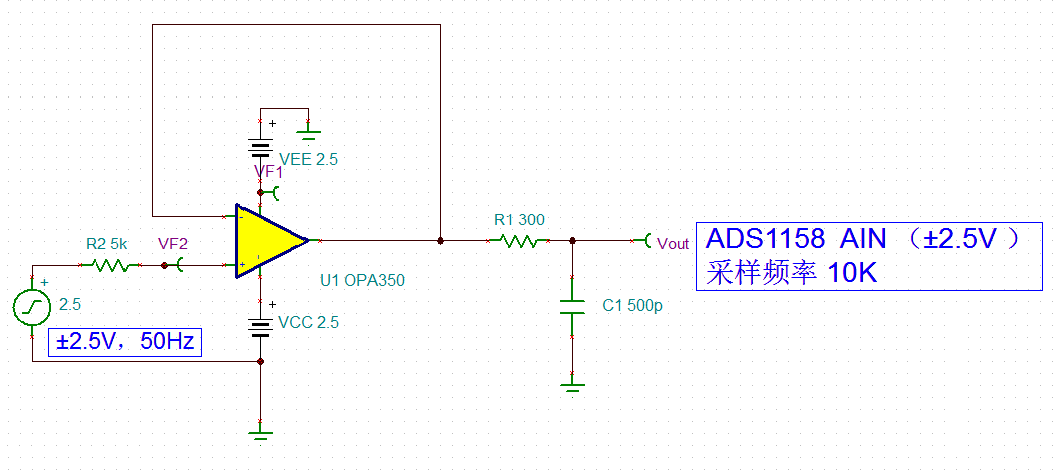

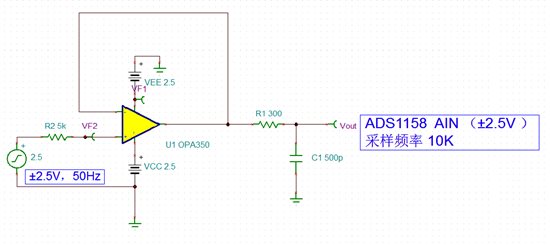

第一次使用ADC芯片，以前都是直接用DSP的AD，参照datasheet，设计了一个信号调理电路，如图
输入信号的最大值为 2.5V、最小值为 -2.5V、交流50Hz，采样频率为10K，各位看看有什么问题没有？
非常感谢。
作为一个电压跟随器，这个电路没有问题。
但是ADC 输入，要求输入信号是不能低于0V，所以你还得做个偏置电压进去。
前端时间网络有问题，一直没有回复。
ADS1158是可以配置为 ±2.5V输入采样的，谢谢你的解答
你这个是在哪个地方的？接在在AIN0端吗？还是接入ADCINx端？
可以考虑在R2 后接一个电容，输入滤波用
