您好，TI工程师
我在使用ADS1299的过程中有一点疑问，需要您的帮助。

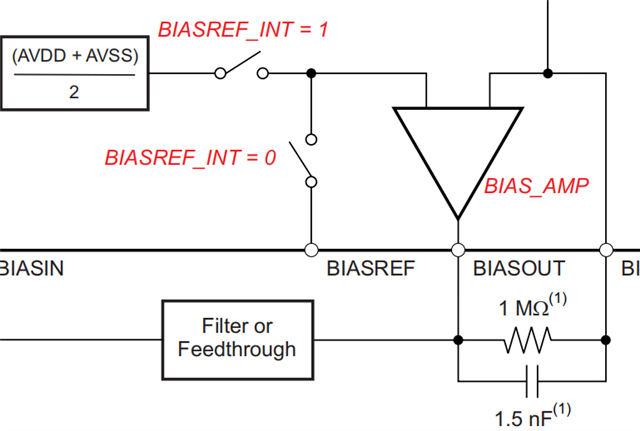

这是一张关于BIAS反馈回路的示意图，在我的理解里这可以看作一个加减运算电路，我想知道的是，只关注它的反向输入时，且暂时忽略1.5nF的电容，外部只加1M的电阻，它的放大倍数是多少？
期待您的回复！
另外，当采用AVDD=5,AVSS=0的策略，这时BIASREF=2.5V，经过放大后，那应该是一个比较可观的电压值了，会不会造成危险。我认为应该是我哪里理解错了，希望得到您的指证，谢谢
您好，
增益计算请查看下面FAQ:
How do I calculate the DC gain of the RLD or BIAS amplifier?
zjs 说：当采用AVDD=5,AVSS=0的策略，这时BIASREF=2.5V，经过放大后，那应该是一个比较可观的电压值了，会不会造成危险。
您是担心输出一个很大的电压吗？如果是这样的话，您不需要担心，因为偏置运放供电电压是AVDD、AVSS，输出电压太大的话偏置运放输出会饱和，限制在供电电压范围内。
谢谢，我明白了
