使用ADS1299EEGFE-PDK，如何测量ADS1299的共模抑制比？

您好，

请查看下面链接的回复，有什么疑问请反馈说明：

ADS1299 EVM CMRR measurements.

用您的方法，输入短接，在单个通道给一定幅值的差分加共模信号，查看输出的FFT图像，在Fin处的幅值只有-80dB。说明测量得到的CMRR为-80dB，与手册-120dB相差很大。请问是什么原因呢？

您是使用的EVM吗？供电电压是什么？加入的差分信号是什么？共模信号是什么？

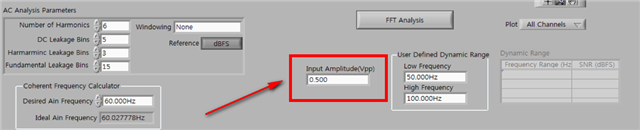

下面框图位置指定的电压是多少？这里应该是输入的共模电压：

使用EVM，供电电压AVSS=0，AVDD=5V，单通道外部输入幅值0.5VPP，DC offset为0.5V的模拟信号，FFT输出在fin=60Hz处还是-80dB。是我的测试方法有问题吗？这个框图的共模电压应该如何使用呢？请您具体描述一下CMRR的测试方法。

比较着急，麻烦教我一下CMRR具体该怎么测试，我无论采用什么输入条件都只能测到80dB。

您输入的信号频率是多少？

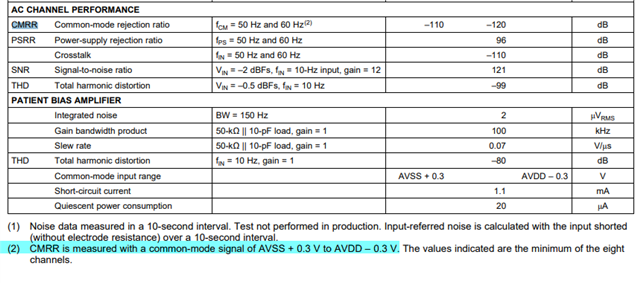

所输入信号不满足datasheet 中测试条件中的输入共模范围，即共模信号需在AVSS + 0.3 V to AVDD – 0.3 V：
