在进行内部方波测试的时候，发现方波不对称 ，在配置为短接噪声时，发现噪声为0.37mV,，请问这是什么原因呢
您好，内部测试方波，您是如何进行配置的？
ADS_REG(WREG|CONFIG1,0x95); ADS_REG(WREG|CONFIG2,0XD0);/ADS_REG(WREG|CONFIG3,0XEC); ADS_REG(WREG|CH1SET,0X05); /ADS_REG(WREG|CH2SET,0X01); ADS_REG(WREG|CH3SET,0X01); /ADS_REG(WREG|CH4SET,0X01); /ADS_REG(WREG|CH5SET,0X01); /，您好，上面是我的寄存器配置
内部测试主要就是这几个寄存器，从配置上看不出什么问题来。更换其他频率和幅值有变化吗？
噪声测试这里要检查下是否是电源带来的。
更换其他频率和幅值，没有什么变化，短接噪声一直在0.37mV左右，但是不同通道的短接噪声不同，这是正常的么，而且当我用串口助手读数时的数据不稳定，有时会出现很大波动，这是为什么呢
您好，稍后给您答复。
抱歉回复晚了。 关于短接输入噪声的问题，首先您使用的外部基准还是内部基准？因为输入短接，输入不可能耦合进噪声，那么噪声可能来自于基准。
如果使用内部基准，建议基准这里做好去耦。
其次，输入短接之后，那么直流偏差 offset乘以PGA 增益，也可以导致在输出端测量到噪声。
我是用的使内部基准，去耦是在电源附近并联电容么，我是参照官方开发板的电路搭建的，如果想要去耦效果号，需要怎样做呢，那直流偏差想问一下怎么减小，我测量到的噪声值是正常的么

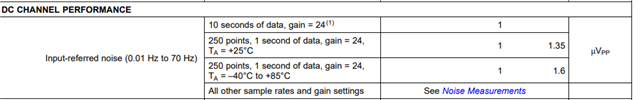

您好，0.35mV噪声有点儿大，您现在设置的多大增益？如果gain=24的话，那么350uV/24=14.6uV,对比数据手册的DC输入参考噪声，最大为1.6uVpp。
增益为1，那可以采取什么方法减小噪声呢，我也觉得噪声有点大
您好，主要现在噪声来源没有确定是来自哪里，理论上来说输入短接，不会耦合进噪声，并且您使用的内部基准，噪声也不会来自基准。
所以方向可能会定位在电源以及PCB layout方面。
我也觉得噪声主要来自电源，但我已经参考ads1299参考电路设计，还能通过什么方法减小电源噪声呢，希望尽快得到您的回复
而且在我改变增益后，短接噪声没有发生变化，这是正常的么
关于电源噪声方面，可以咨询下“电源管理”版块的电源工程师。
