请教lightcrafter300的Trigger input and output接口线序的问题

yu chen10

型号：DLP® LightCrafter™ Evaluation Module

DMD型号：0.3 inch WVGA

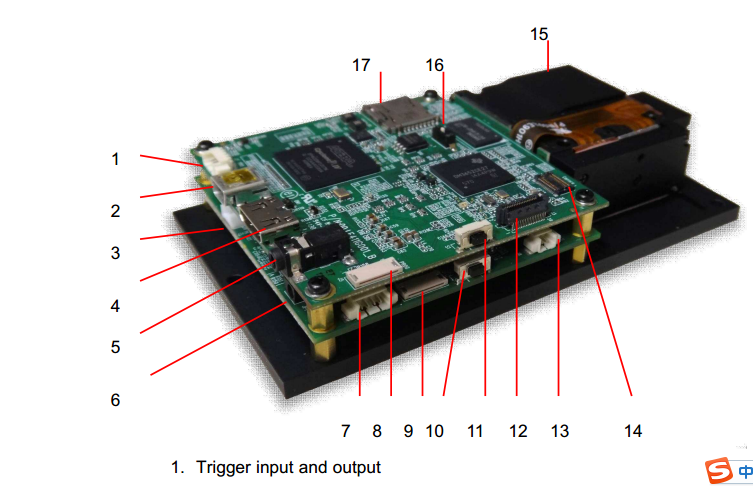

问题：图中1所示的trigger input and output接口，有4跟引脚，我现在需要使用这个接口，但是不清楚线序是什么，能告诉4根线分别要接什么吗？

user's guide 里面也没有具体说明

0 Jeremy_Wu 10 年多前

这个在原理图中可以找到的. J7 1:EXT_TRIG_VCC(可以不用); 2: 输入触发; 3: 输出触发; 4: GND.

http://www.ti.com/LCRdesigndoc

0 yu chen10 10 年多前回复 Jeremy_Wu

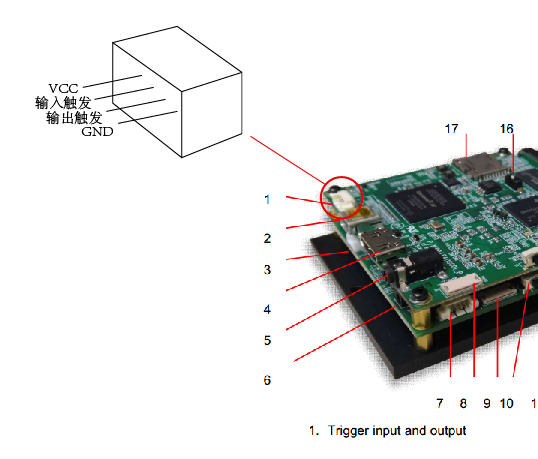

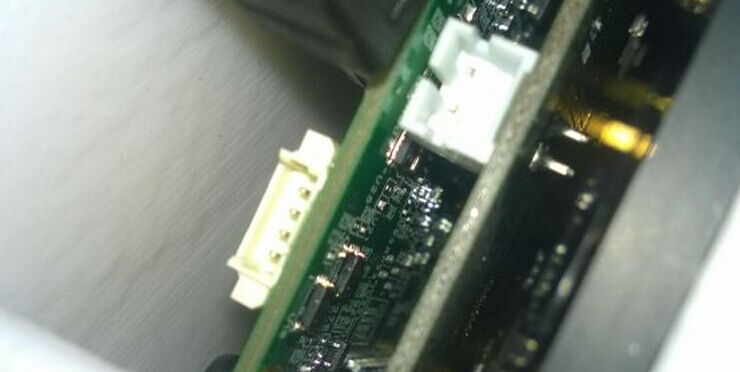

谢谢回复！从左至右的顺序是这样的吗（如下图顺序）？触发信号是5V的还是3.3V的？

0 Jeremy_Wu 10 年多前回复 yu chen10

你可以使用万用表先定位GND.

触发可以是5V,3.3V和1.8V.缺省3.3V.

R281焊接用5V;R282焊接用3.3V;R283焊接用1.8V.

0 yu chen10 10 年多前回复 Jeremy_Wu

你好，是这样的，我想通过这个output/input trigger大概每秒钟发送一个信号给投影仪，让他和我的其他设备同步，但是我在GUI里只能调节output trigger（正反转），input始终都只有一个低电平，无法更改，那么我只能给input发高电平信号改变他的状态来控制投影仪吗?

0 Jeremy_Wu 10 年多前回复 yu chen10

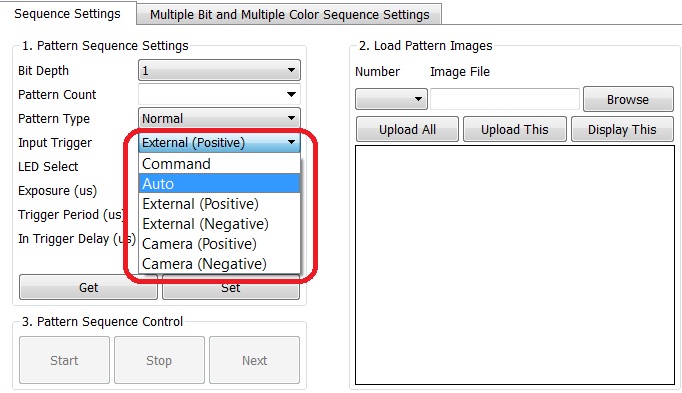

可以选择触发方式.
