生成的.bmp图案，范围从0~255依次增大，做出固件后，测试微镜出来的光强并非依次增大，有几处会下降下来。求微镜变化对应响应趋势曲线？谢谢！
你可以测量系统电流和输出光强的关系:
第28页.
http://www.ti.com/lit/ug/dlpu011e/dlpu011e.pdf
你使用的是哪一路LED?
http://www.ti.com/lit/pdf/tidu152
你可以对比TI的测试数据:http://www.ti.com/lit/ug/tidu503/tidu503.pdf 另外TI的LED和电流关系是:

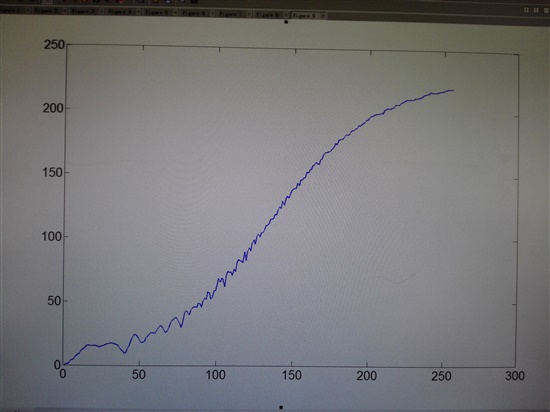

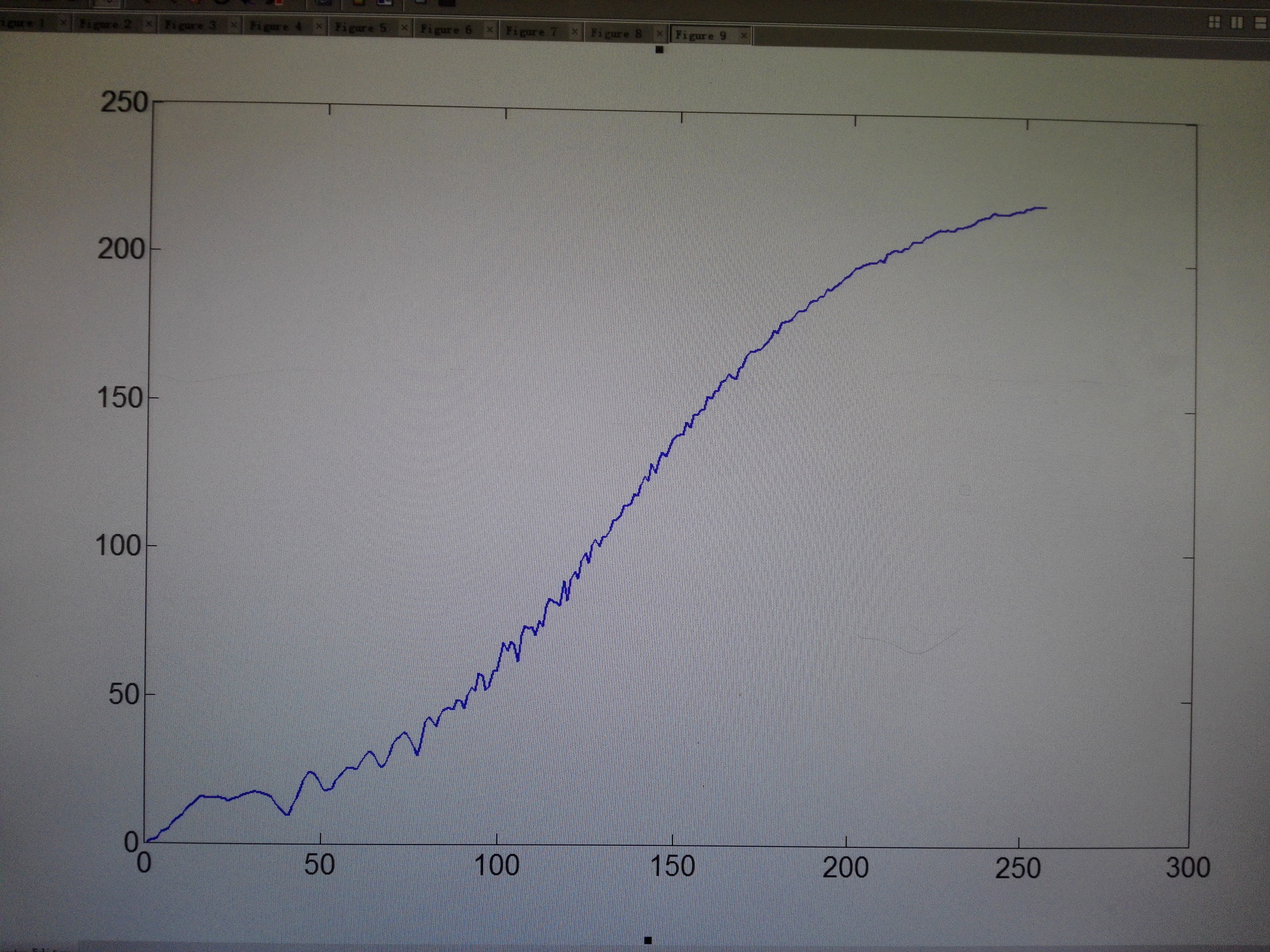

不是TI软件上R/G/B设的大小，我们做的时候R=180，G=0，B=0，然后做了256副.bmp文件，每一幅图片文件都是固定值，256幅文件从0到255增大，每一文件我们拍了10幅做了平均处理，然后取有效区域做了平均值，及每一个（0~255）文件大小下对应一个光强值。上图为对应的0~255对应的趋势图。
你使用的是HDMI还是PATTERN模式?HDMI有GAMMA的,不会是线性的.
pattern模式啊
video mode
如果是video mode(HDMI),那有GAMMA起作用,就是输入和输出不是线性的.
还有,影响线性的是温度高的时候LED效率会下降.测量出亮度会下降.其次还有光学镜头的均匀,整个画面不是同样亮的.
上面得到的曲线是很多次测量后的结果，应该误差很低的，按你的说法在video mode下就是gamma函数这儿引起的了。如果是在pattern mode下，能否实现我们自己画的.bmp文件图案控制DMD?
参考TI的测试数据.另外你们使用RED LED, 要注意散热.
在VIDEO模式下一定有GAMMA的,你测试得到的曲线就近乎我们使用的GAMMA曲线.
在pattern mode下，load了一幅图案，利用internal trigger，在Timing中，Internal Trigger(微秒)和pattern Exposure(微秒)都设置为10000，选择Repeat。利用相机进行拍照，相机的曝光时间啊为1/20，进行重复拍摄10次，发现拍摄出来的图案亮暗交替，为什么？？？？
因为相机和投影图案没有完全同步.参考同步连接说明书:http://www.ti.com/lit/pdf/dlpa032
