1侧接到Fpga处，2侧接到一个iic接口的芯片，现在遇到的问题如下：
1，两侧时钟SCL正常

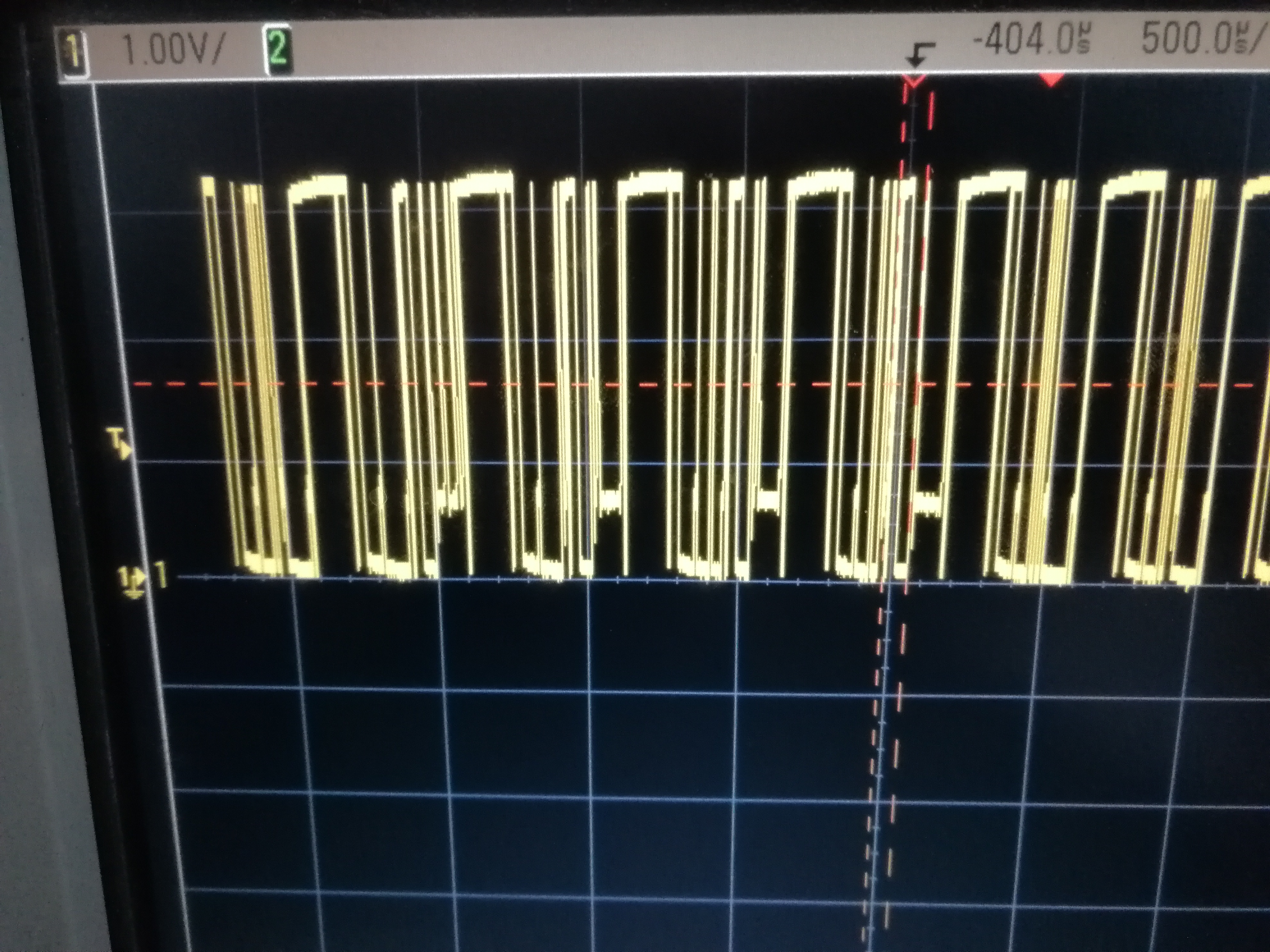

2，1侧，即iic芯片输出侧，SDA数据正常；2侧SDA中，Ack电平不正常
还请各位大神不吝指导！！！小弟感激不尽
1侧接到Fpga处，2侧接到一个iic接口的芯片，现在遇到的问题如下：
1，两侧时钟SCL正常
2，1侧，即iic芯片输出侧，SDA数据正常；2侧SDA中，Ack电平不正常
还请各位大神不吝指导！！！小弟感激不尽
按手册推荐的常规接法，1侧接的是到FPGA端，2侧，接的max9611电流检测芯片的IIC输出
回读ACK电平不对；
现在把两侧对换了下，目前测得正常；这种情况，有没有可能与两侧驱动能力不同有关？
