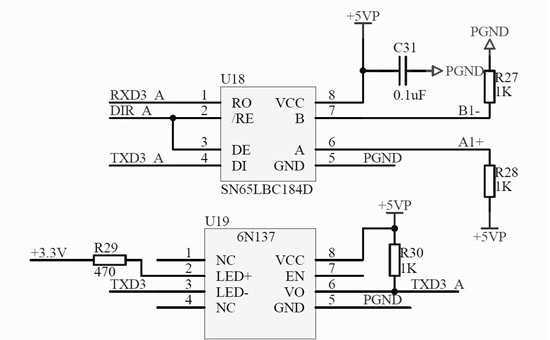

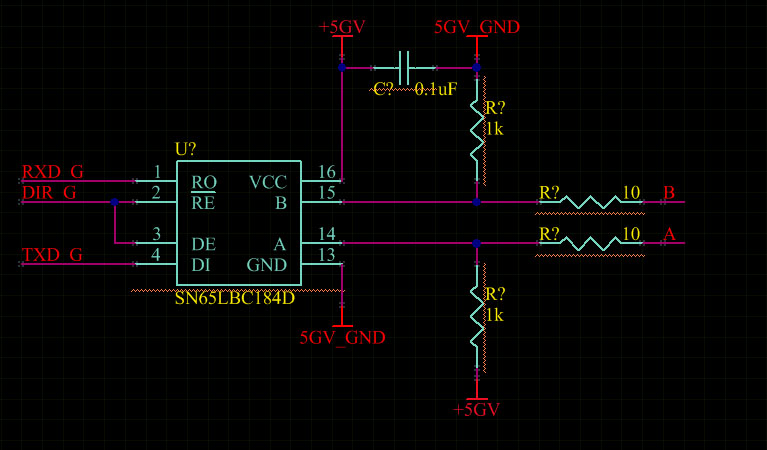

资料上看该芯片内置了瞬间抑制二极管，不需外接做保护。顺带问下A1+和B1-还需串接10欧电阻做输入保护吗？
AB之间的电阻，不是用来做保护的，是用来做电阻匹配的，不能去掉。
请教下图纸上120欧电阻做吸收电阻，那么PK14做什么用？
串联的这个小电阻，我觉得加不加都没多大问题，或者保险起见，预留。
注意需要在AB间端接120ohm匹配电阻。
RK14,RK15应该是0R跳线电阻，用作Jumper。当焊接0R电阻时，相当于Jumper Close，120R匹配电阻接入RS485总线。反之则依然。用0R电阻代替Jumper的好处是，它可靠，长时间工作不会接触不良，适用于高可靠应用要求，而Jumper在振动环境下易松动，导致接触不良。我就经常这么用！
