TXS0108 IIC电平转换问题

Dongjin Chen

Other Parts Discussed in Thread: TXS0108E

控制端为 MCU，IO是 3.3V的，希望通过TXS0108与1.8V IO电平的从设备进行I2C通信。

测试发现MCU发过去的I2C地址可以正确转为1.8V发给从设备，然后从设备的ACK将1.8V端SDA拉低，但MCU端的SDA保持为高电平，导致MCU无法接收到ACK。

可能是什么原因？

0 Amy Luo 5 年多前

您好，
感谢您对TI产品的关注~，您可以把电路图附上来吗
仅不能转换ACK信号吗

0 Dongjin Chen 5 年多前回复 Amy Luo

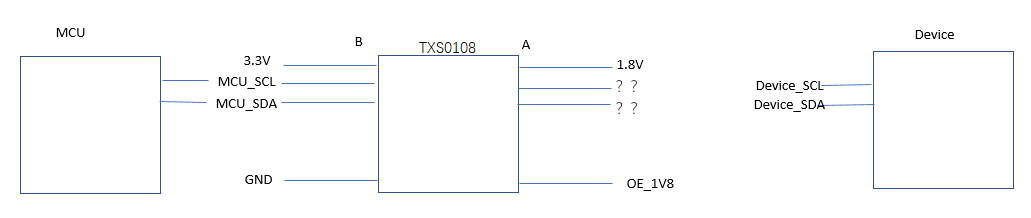

应该说是器件端的电平变化，没有传递到MCU端。我放个示意图，我另外试了发完地址后，把Device_SDA长时间短接到地，期间MCU_SDA仍保持高。所以我说是器件端的电平变化没有传递到MCU端。

0 Kailyn Chen 5 年多前回复 Dongjin Chen

您好，是VCCA=1.8V , VCCB =3.3V是吗？注意VCCA<=VCCB.
看波形，看起来 SCL 的3.3V 转1.8V没问题，SDA　输出有问题，是一直为低吗？

0 Dongjin Chen 5 年多前回复 Kailyn Chen

是VCCA=1.8V , VCCB =3.3V是吗？--是的,满足VCCA<VCCB

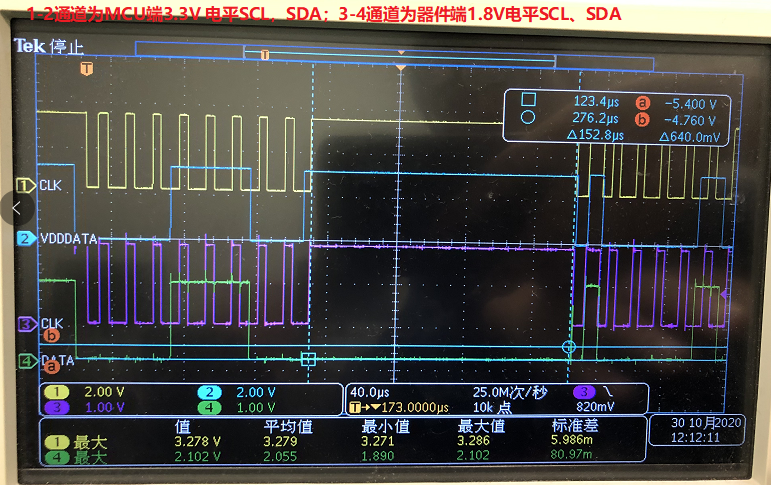

SDA　输出有问题，是一直为低吗？---请注意看第一张示波器的波形图，B端(3.3V)向A端(1.8V)转SDA输出没问题，只有ACK没法从A端(1.8V)传回B端(3.3V)，就好像是单向转换的一样。

0 Amy Luo 5 年多前回复 Dongjin Chen

您的电路外接其他元件了吗，比如上下拉电阻，上下拉电阻对其电平的影响请查看文档：
www.ti.com.cn/.../scea054

0 Dongjin Chen 5 年多前回复 Amy Luo

你好，没有外接任何上下拉

0 Dongjin Chen 5 年多前

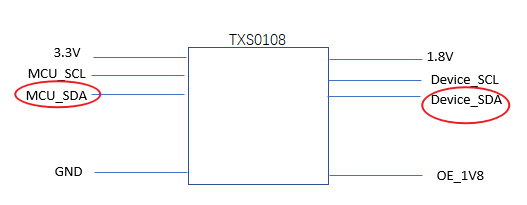

你好，确实没看懂，能在我图上加下图示吗？

0 Kailyn Chen 5 年多前回复 Dongjin Chen

不好意思，我写反了，我的意思是先使用ＴＸＳ０１０８E对ｄｅｖｉｃｅ端的１.８V转换成３.３V，然后再和MCU通讯。
但是按照TXS0108E的应用，这个应用框图也没问题，所以我需要再确认下。

0 Amy Luo 5 年多前回复 Dongjin Chen

您方便断开MCU端测试Device_SDA长时间短接到地时MCU_SDA的电平吗，看下是否由MCU接口内部电路结构造成的呢
您是测试了几块板子有这种现象？有没换一片芯片看一下情况呢

0 Kailyn Chen 5 年多前回复 Kailyn Chen

您好，您这边有波形截图看下吗？因为现在的问题是用在I2C上，波形看电平转换没有问题，当发送完地址之后， device端需要将SDA拉低，只是这个信号没有经过TXS0108传输给MCU端导致无法产生ACK信号，所以我在确认这个问题的过程中，需要您这边提供I2C的时序看下。

接口论坛
