DS90UB962-Q1: ds90ub962如何建立gpio 同步信号

xia li

Part Number: DS90UB962-Q1

Dear TI

我们客户使用了串行器DS90UB933 ，和摄像头sensor 通过gpio1建立了30HZ的同步信号

那么我们使用解串器962，需要接四路DS90UB933串行器传输过来的数据

1、我们962如何和DS90UB933建立frameSync ？？

2、是不是我们解串器也要配置gpio1 同步30HZ ？如果是，那么如何计算帧同步High time和Low time

目前我们962无法解析得到933传输过来的数据，测试模式也不出图。REFCLK不识别。mipi无输出。不知道何处排查，希望TI工程师给出专业解答。

+1 Kailyn Chen 4 年多前

您好，帧同步信号必须来自于Deserializer端，或者说在Soc端创建帧同步并传输给Deserilaizer端。不论哪种情况，帧同步信号必须从DES到SER端。能否附上962和933的电路图看下呢？

+1 xia li 4 年多前回复 Kailyn Chen

dear TI ,我们的962已经出图了，但是摄像头画面有停滞感、和卡顿现象，这里应该是哪里的配置出现的问题？？？？？？？

+1 Kailyn Chen 4 年多前回复 xia li

您好，这可能和cable 的质量（cable 的S 参数），电源电压的噪声，clock的jitter等都有关系。

0 xia li 4 年多前回复 Kailyn Chen

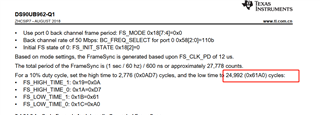

Dear TI, 这里的给的例子，为何会算出24992 ？？？？？？？希望得到你们的专业解释！！！

0 Kailyn Chen 4 年多前回复 xia li

您好，一帧大约是27778，那么10% 的duty cycle的话，

high time=27778*10%=2778， datasheet中有误，写成了2776，四舍五入之后应该是2778.写寄存器应该为0X0AD9 而不是0X0AD7。

同样low time的话为27778*90%=25000，写寄存器为24,999 (0x61A7)，而不是0X61A0. datasheet中计算有误，或者说打印有误。
