TXB0104D 与串口连接出现问题

feng liu2

Other Parts Discussed in Thread: TXB0104

我想用TXB0104做3.3V与5V的电平转换，5V端口（TXB0104的B端）与MCU的串口相连，3.3V端口（TXB0104的A端）与FPGA芯片的I/O口相连。。。。。在实际应用当中：3.3V到5V的转化，FPGA发出的是3.3V的TTL电平，经过TXB0104D的转化后，我用示波器查看到的是：Vpp只有2.43V的，上不了5V，而且在高电平那段出现震荡波形，低电平是正常的。。。。。从5V到3.3V的转化的话，MCU发出的5V的电平经过TXB0104D的转化后，我用示波器查看到的是：Vpp有3.3V。但波形：输出的高电平有几个上升不到3V3，只到一半。。。有些的都直接是震荡波形。。。。这个是什么原因？？？

12 年多前

0 Mister Lei 12 年多前

Mastermind 7162 points

请给出信号源频率特性及上升下降时间等参数，方便的话贴出输入输出波形，谢谢

0 feng liu2 12 年多前回复 Mister Lei

Prodigy 40 points

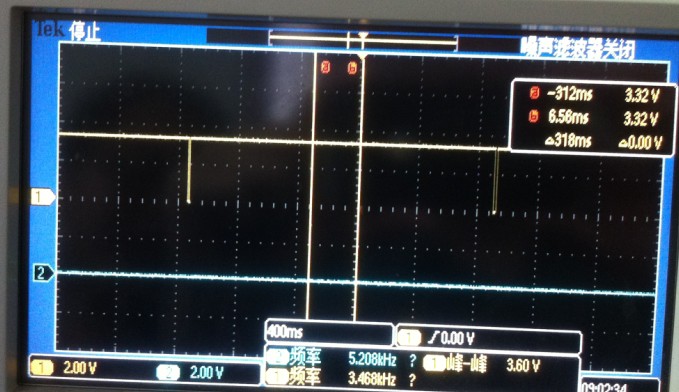

这张是5V那边没接到MCU的串口的时候，FPGA输出的波形，5V那边空载输出0--5V的方波，这个是正常的

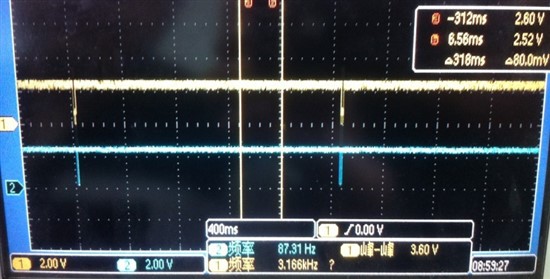

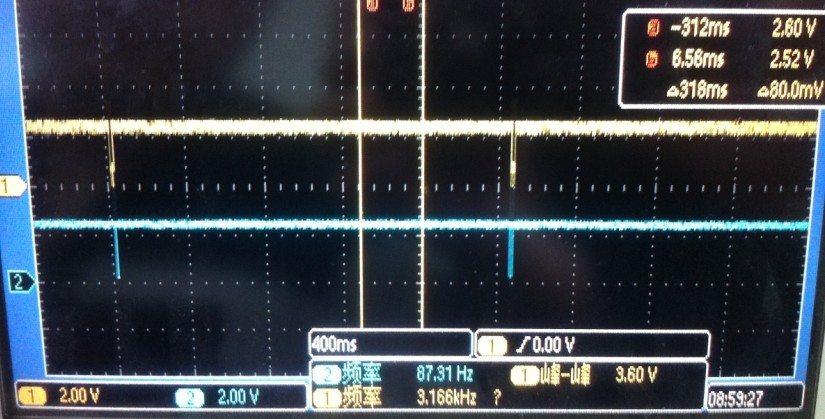

这张是5V那边接到MCU的串口上，输入都被影响到了啊

0 Mister Lei 12 年多前回复 feng liu2

Mastermind 7162 points

1. 请将您的时间缩小到可以测量出信号的上升时间和下降时间。A slow input edge rate, coupled with the noise generated on the power rails when the output switches, can cause excessive output errors or oscillations.

2. 外部是否有pull up/down？
