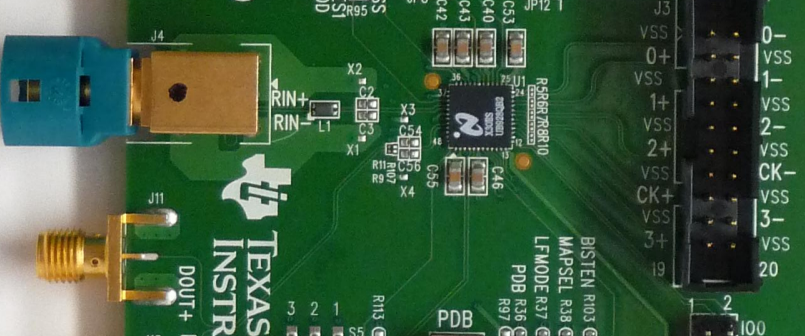

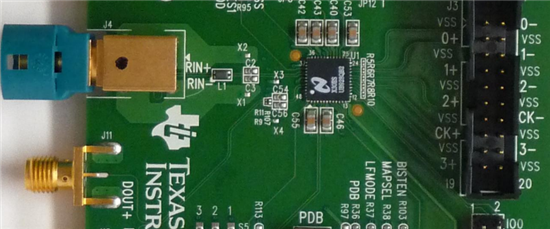

见下图，DS90UB928Q DEMO板LVDS布线不铺地，表层除了输入LVDS线外，都不铺地，这是出于什么考虑？阻抗匹配还可控吗？
这是个四层板，分别是信号层，GND层，power层，信号层。 信号都是以GND为参考，你看到的是信号层。 关于DS90UB928Q DEMO板的PCB layout，可参考下EVM user's guide:
信号层只布信号？一般来说，无走线处都是铺地处理的，所以看到这样的LAYOUT会有疑惑。
想问说是不是有特殊考虑
这是为了控制好阻抗，如果信号层上也做铺地处理的话，这个地是不干净的，参考平面会比较复杂，不利于控制阻抗
你好，
关于阻抗线的控制，有不同的模型，肯面铺铜和参考GND层的模型不同，对应的线宽线距也有差异。
