我的客户在以下条件下希望使用 THS4505差分放大器：
[条件]
Vs+=5V、Vs-=0V (单电源)
外设电阻常数与数据表中的值相同。
我想从外部为 Vocm 提供0.9V 电压、并获取0至+1.8V 范围内的输出、以0.9V 为中心。
1) 1)差分输出电压摆幅被描述为-40°C 到+85°C 处的±2.8V。
这是一个差分信号范围、因此当转换为单端信号时、Vout+和 Vout-之间的差值为±2.8V。
在测试条件中以2.5V 为基准表明输出共模电压为2.5V、因此在观察 Vout+和 Vout-引脚的单端输出时、它的电压为1.1V (=2.5-1.4V)至3.9V (=2.5+1.4V)。
上述理解是否正确？
2)当输出共模电压为0.9V 时、输出范围是多少？ 如果 I 按原样滑动、0.9±1.4V→、因为没有负输出、这将是0~2.3V、但电压会保持、而不是0V。

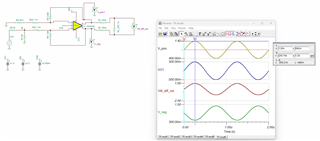

3) 3)我下载了 PSpice for TI 和 THS4505的示例电路、并更改了 Vocm 的电压、我认为它可以用于我们的应用、因为它可以在0.9V 时输出高达421mV、但实际电路的测量值不同。
在该模型中、当 Vocm 不是2.5V 时是否无法进行仿真？
我确认了当 Vocm 降低到0.8V (峰值和谷值开始崩溃)时、输出波形的振幅会减小。
此致、
Ryusuke
