当对引脚 G2/PE3施加低电压时、我会看到奇怪的内部温度传感器值。 我最初在我们的 MSP432E411Y 定制板上观察到异常高的温度值、该定制板使用引脚 G2的 AIN0功能、并且通常对其施加低电压。 我已大力调试这一点、以便使用 MSP-EXP432E401Y 开发 套件红色 PCB (我还使用 MSP432E411Y-BGAEVM 开发套件红色 PCB 生成了这种行为)通过以下配置重现：
-从 adcbuftemperature_MSP_EXP432E401Y_tirtos_ccs 示例项目开始
-使用 SysConfig 添加 名为 CONFIG_GPIO_PE3的 GPIO 配置、使用硬件：无、模式：输出、输出类型：标准、 输出强度：中等、 初始输出状态：低电平、 拉电流：无、 GPIO 引脚：PE3/26 (接头)
-在代码中添加"GPIO_TOGGLE (CONFIG_GPIO_PE3)；"行、如下所示
void adcBufCallback(ADCBuf_Handle handle, ADCBuf_Conversion *conversion,
void *completedADCBuffer, uint32_t completedChannel, int_fast16_t status) {
uint_fast16_t i;
uint16_t *rawTemperatureBuf = (uint16_t *) completedADCBuffer;
avgTemperature = 0;
/* Calculate average temperature */
for (i = 0; i < ADCSAMPLESIZE; i++) {
avgTemperature += rawTemperatureBuf[i];
}
avgTemperature = avgTemperature/ADCSAMPLESIZE;
/* Convert ADC value to Celsius */
avgTemperature = (1475*4096 - (75 * 33 * avgTemperature))/ 40960;
GPIO_toggle(CONFIG_GPIO_PE3); // Add this line
/* post adcbuf semaphore */
sem_post(&adcbufSem);
}
-按 DEV 套件按钮0并观察 UART 上的结果：
启动 ADCBuf 温度示例
平均温度为37.9981C
平均温度为16.3721C
平均温度为37.8894C
平均温度为16.4114C
平均温度为38.0283C
平均温度为16.0790C
平均温度为37.6718C
平均温度为16.1032C
类似地、在 SysConfig 中不配置引脚 PE3 (即该引脚将处于默认三态)、并将一根导线从 PE3接头连接到 GND 接头引脚：
启动 ADCBuf 温度示例
平均温度为28.6927C
平均温度为28.6474C
平均温度为28.7380C
平均温度为28.5416C
平均温度为28.3271C
平均温度为28.2184C
平均温度为28.2184C
平均温度为38.1643C
平均温度为38.0616C
平均温度为38.0857C
平均温度为38.2761C
平均温度为38.3002C
我已经严格梳理了 ADCBuf 的 SDK 驱动程序代码、但我找不到任何会导致这种情况的东西。 此外、我已在另一个测试中将引脚 G1\PE2、A5\PE4、K1\PK2、A8\PP7和 A7\PE6 (这些引脚也在我们的定制板上配置为 AIN 引脚)配置为 GPIO 输出、这些不会影响温度传感器读数。 此外、我发现 如果引脚上有逻辑高电压、它会报告准确的温度值。

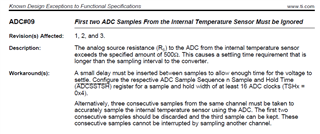

我注意到 SLAZ709的勘误 ADC #13影响引脚 G2\PE3、但没有提到与内部温度传感器的关系。 这可能是未知的芯片勘误表、还是存在软件问题？
感谢您的帮助、
Steve
